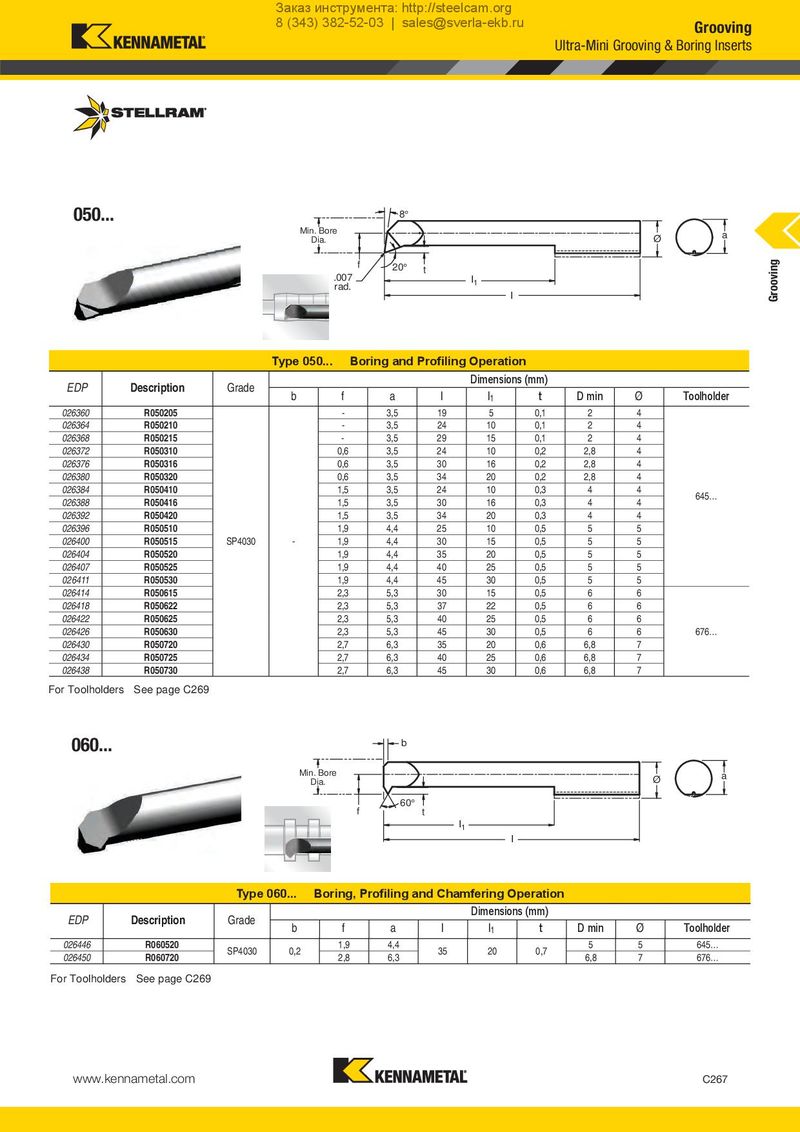

| 050 | 8° | |||||||||
| ... | .007 rad. f Min. Bore Dia. | 20° | t | I1 I | Ø | a | ||||
| Type 050... Bo | ring and i | Profilin | g Operati | on | ||||||
| EDP | Description | Grade | Dimension | s(mm) | ||||||
| b f | a | l | l1 | t | D min | Ø | Toolholder | |||
| 026360 | R050205 | - | 3,5 | 19 | 5 | 0,1 | 2 | 4 | ||
| 026364 | R050210 | - | 3,5 | 24 | 10 | 0,1 | 2 | 4 | ||
| 026368 | R050215 | - | 3,5 | 29 | 15 | 0,1 | 2 | 4 | ||
| 026372 | R050310 | 0,6 | 3,5 | 24 | 10 | 0,2 | 2,8 | 4 | ||
| 026376 | R050316 | 0,6 | 3,5 | 30 | 16 | 0,2 | 2,8 | 4 | ||
| 026380 | R050320 | 0,6 | 3,5 | 34 | 20 | 0,2 | 2,8 | 4 | ||
| 026384 | R050410 | 1,5 | 3,5 | 24 | 10 | 0,3 | 4 | 4 | 645 | |
| 026388 | R050416 | 1,5 | 3,5 | 30 | 16 | 0,3 | 4 | 4 | … | |
| 026392 | R050420 | 1,5 | 3,5 | 34 | 20 | 0,3 | 4 | 4 | ||
| 026396 | R050510 | 1,9 | 4,4 | 25 | 10 | 0,5 | 5 | 5 | ||
| 026400 | R050515 | SP4030 | - 1,9 | 4,4 | 30 | 15 | 0,5 | 5 | 5 | |
| 026404 | R050520 | 1,9 | 4,4 | 35 | 20 | 0,5 | 5 | 5 | ||
| 026407 | R050525 | 1,9 | 4,4 | 40 | 25 | 0,5 | 5 | 5 | ||
| 026411 | R050530 | 1,9 | 4,4 | 45 | 30 | 0,5 | 5 | 5 | ||
| 026414 | R050615 | 2,3 | 5,3 | 30 | 15 | 0,5 | 6 | 6 | ||
| 026418 | R050622 | 2,3 | 5,3 | 37 | 22 | 0,5 | 6 | 6 | ||
| 026422 | R050625 | 2,3 | 5,3 | 40 | 25 | 0,5 | 6 | 6 | ||
| 026426 | R050630 | 2,3 | 5,3 | 45 | 30 | 0,5 | 6 | 6 | 676… | |
| 026430 | R050720 | 2,7 | 6,3 | 35 | 20 | 0,6 | 6,8 | 7 | ||
| 026434 | R050725 | 2,7 | 6,3 | 40 | 25 | 0,6 | 6,8 | 7 | ||
| 026438 | R050730 | 2,7 | 6,3 | 45 | 30 | 0,6 | 6,8 | 7 |
For Toolholders See page C269
| 060... | b | |||||||
| f t I 60° Min. Bore Dia. | 1 I | Ø | a | |||||
| Type 0 i | 60... Boring, Profiling and Cha | i mfering O | i peration | i | ||||
| EDP | Dii | Gd | Dimension | s(mm) | ||||
| escron | rae | |||||||
| b f a l | l1 | t | D min | Ø | Toolholder | |||
| 026446 | R060520 | SP4030 | 02 1,9 4,4 35 | 20 | 07 | 5 | 5 | 645… |
| 026450 | R060720 | , 2,8 6,3 | , | 6,8 | 7 | 676… |
For Toolholders See page C269
