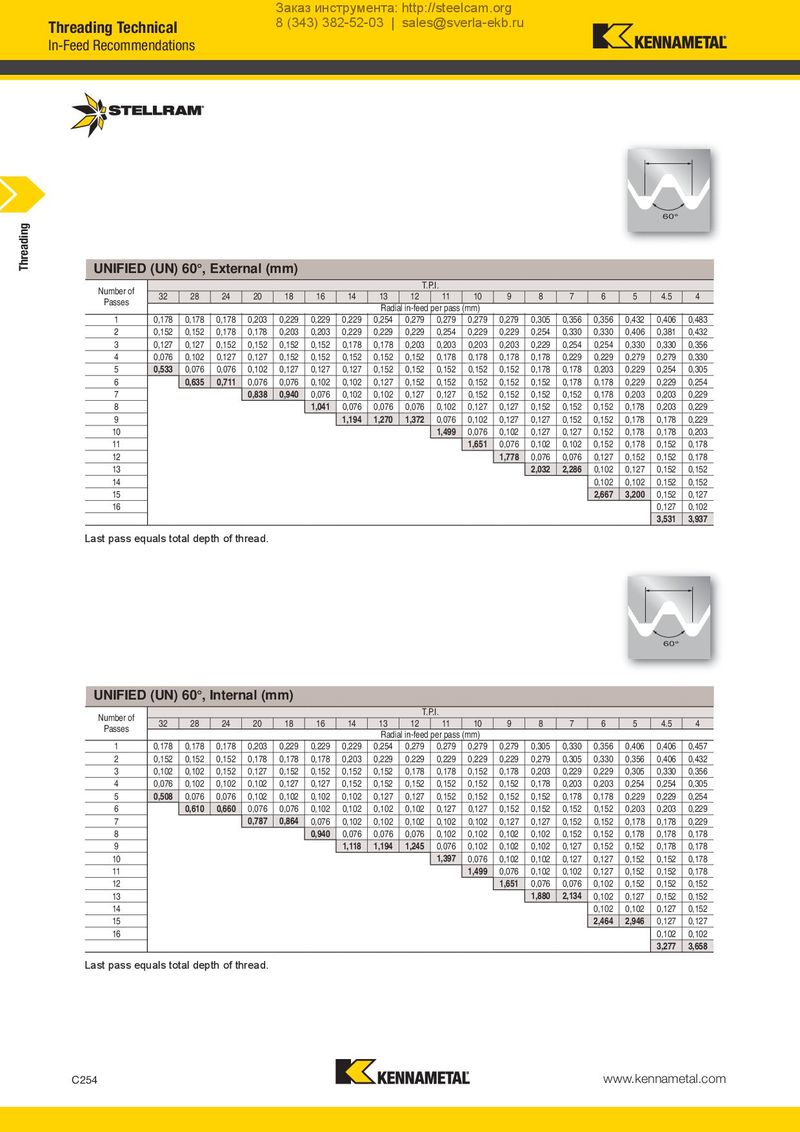

Заказ инструмента: http://steelcam.org Threading Technical 8 (343) 382-52-03 | sales@sverla-ekb.ru In-Feed Recommendations 60° Threading UNIFIED (UN) 60°, External (mm) Number of T.P.I. Passes 32 28 24 20 18 16 14 13 12 11 10 9 8 7 6 5 4.5 4 Radial in-feed per pass (mm) 1 0,178 0,178 0,178 0,203 0,229 0,229 0,229 0,254 0,279 0,279 0,279 0,279 0,305 0,356 0,356 0,432 0,406 0,483 2 0,152 0,152 0,178 0,178 0,203 0,203 0,229 0,229 0,229 0,254 0,229 0,229 0,254 0,330 0,330 0,406 0,381 0,432 3 0,127 0,127 0,152 0,152 0,152 0,152 0,178 0,178 0,203 0,203 0,203 0,203 0,229 0,254 0,254 0,330 0,330 0,356 4 0,076 0,102 0,127 0,127 0,152 0,152 0,152 0,152 0,152 0,178 0,178 0,178 0,178 0,229 0,229 0,279 0,279 0,330 5 0,533 0,076 0,076 0,102 0,127 0,127 0,127 0,152 0,152 0,152 0,152 0,152 0,178 0,178 0,203 0,229 0,254 0,305 6 0,635 0,711 0,076 0,076 0,102 0,102 0,127 0,152 0,152 0,152 0,152 0,152 0,178 0,178 0,229 0,229 0,254 7 0,838 0,940 0,076 0,102 0,102 0,127 0,127 0,152 0,152 0,152 0,152 0,178 0,203 0,203 0,229 8 1,041 0,076 0,076 0,076 0,102 0,127 0,127 0,152 0,152 0,152 0,178 0,203 0,229 9 1,194 1,270 1,372 0,076 0,102 0,127 0,127 0,152 0,152 0,178 0,178 0,229 10 1,499 0,076 0,102 0,127 0,127 0,152 0,178 0,178 0,203 11 1,651 0,076 0,102 0,102 0,152 0,178 0,152 0,178 12 1,778 0,076 0,076 0,127 0,152 0,152 0,178 13 2,032 2,286 0,102 0,127 0,152 0,152 14 0,102 0,102 0,152 0,152 15 2,667 3,200 0,152 0,127 16 0,127 0,102 3,531 3,937 Last pass equals total depth of thread. 60° UNIFIED (UN) 60°, Internal (mm) Number of T.P.I. Passes 32 28 24 20 18 16 14 13 12 11 10 9 8 7 6 5 4.5 4 Radial in-feed per pass (mm) 1 0,178 0,178 0,178 0,203 0,229 0,229 0,229 0,254 0,279 0,279 0,279 0,279 0,305 0,330 0,356 0,406 0,406 0,457 2 0,152 0,152 0,152 0,178 0,178 0,178 0,203 0,229 0,229 0,229 0,229 0,229 0,279 0,305 0,330 0,356 0,406 0,432 3 0,102 0,102 0,152 0,127 0,152 0,152 0,152 0,152 0,178 0,178 0,152 0,178 0,203 0,229 0,229 0,305 0,330 0,356 4 0,076 0,102 0,102 0,102 0,127 0,127 0,152 0,152 0,152 0,152 0,152 0,152 0,178 0,203 0,203 0,254 0,254 0,305 5 0,508 0,076 0,076 0,102 0,102 0,102 0,102 0,127 0,127 0,152 0,152 0,152 0,152 0,178 0,178 0,229 0,229 0,254 6 0,610 0,660 0,076 0,076 0,102 0,102 0,102 0,102 0,127 0,127 0,152 0,152 0,152 0,152 0,203 0,203 0,229 7 0,787 0,864 0,076 0,102 0,102 0,102 0,102 0,102 0,127 0,127 0,152 0,152 0,178 0,178 0,229 8 0,940 0,076 0,076 0,076 0,102 0,102 0,102 0,102 0,152 0,152 0,178 0,178 0,178 9 1,118 1,194 1,245 0,076 0,102 0,102 0,102 0,127 0,152 0,152 0,178 0,178 10 1,397 0,076 0,102 0,102 0,127 0,127 0,152 0,152 0,178 11 1,499 0,076 0,102 0,102 0,127 0,152 0,152 0,178 12 1,651 0,076 0,076 0,102 0,152 0,152 0,152 13 1,880 2,134 0,102 0,127 0,152 0,152 14 0,102 0,102 0,127 0,152 15 2,464 2,946 0,127 0,127 16 0,102 0,102 3,277 3,658 Last pass equals total depth of thread. C254 www.kennametal.com
