P

55°

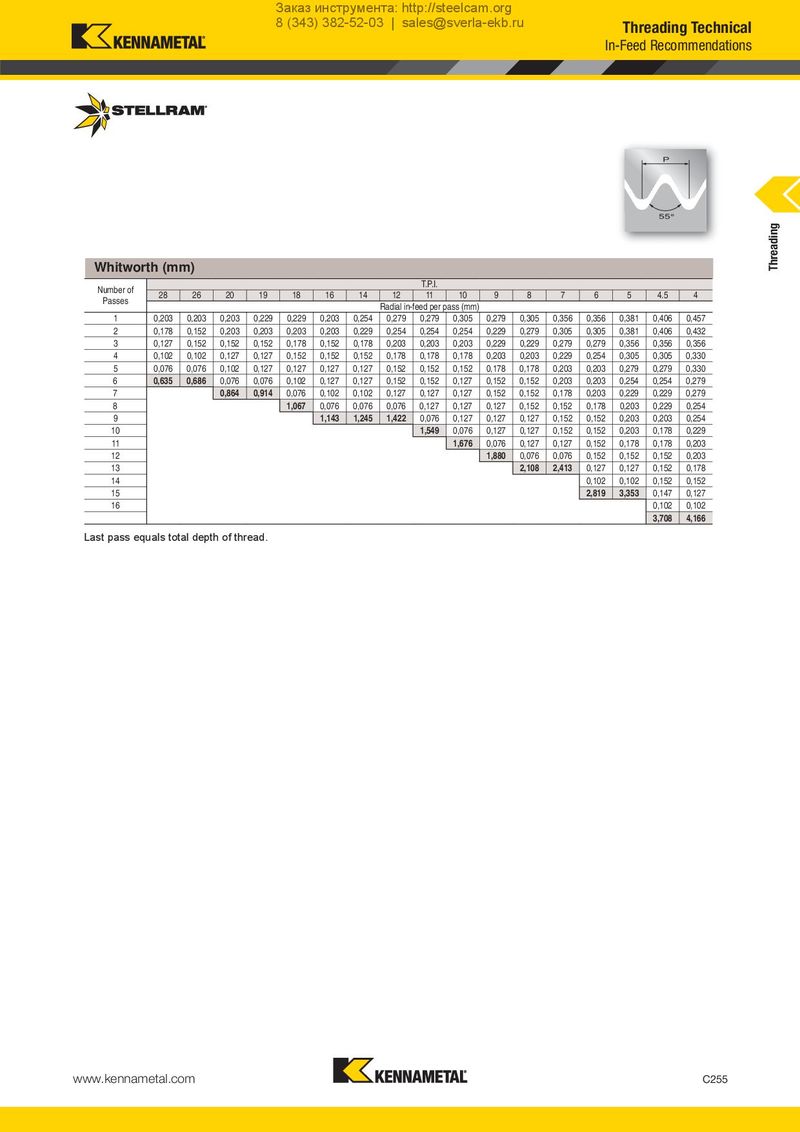

Whitworth (mm)

T.P.I.

Number of	28	26	20	19	18	16	14	12	11	10	9	8	7	6	5	4.5	4
Passes								Radial in-feed per pass (mm)
1	0,203	0,203	0,203	0,229	0,229	0,203	0,254	0,279	0,279	0,305	0,279	0,305	0,356	0,356	0,381	0,406	0,457
2	0,178	0,152	0,203	0,203	0,203	0,203	0,229	0,254	0,254	0,254	0,229	0,279	0,305	0,305	0,381	0,406	0,432
3	0,127	0,152	0,152	0,152	0,178	0,152	0,178	0,203	0,203	0,203	0,229	0,229	0,279	0,279	0,356	0,356	0,356
4	0,102	0,102	0,127	0,127	0,152	0,152	0,152	0,178	0,178	0,178	0,203	0,203	0,229	0,254	0,305	0,305	0,330
5	0,076	0,076	0,102	0,127	0,127	0,127	0,127	0,152	0,152	0,152	0,178	0,178	0,203	0,203	0,279	0,279	0,330
6	0,635	0,686	0,076	0,076	0,102	0,127	0,127	0,152	0,152	0,127	0,152	0,152	0,203	0,203	0,254	0,254	0,279
7			0,864	0,914	0,076	0,102	0,102	0,127	0,127	0,127	0,152	0,152	0,178	0,203	0,229	0,229	0,279
8					1,067	0,076	0,076	0,076	0,127	0,127	0,127	0,152	0,152	0,178	0,203	0,229	0,254
9						1,143	1,245	1,422	0,076	0,127	0,127	0,127	0,152	0,152	0,203	0,203	0,254
10									1,549	0,076	0,127	0,127	0,152	0,152	0,203	0,178	0,229
11										1,676	0,076	0,127	0,127	0,152	0,178	0,178	0,203
12											1,880	0,076	0,076	0,152	0,152	0,152	0,203
13												2,108	2,413	0,127	0,127	0,152	0,178
14														0,102	0,102	0,152	0,152
15														2,819	3,353	0,147	0,127
16																0,102	0,102

3,708 4,166 Last pass equals total depth of thread.
