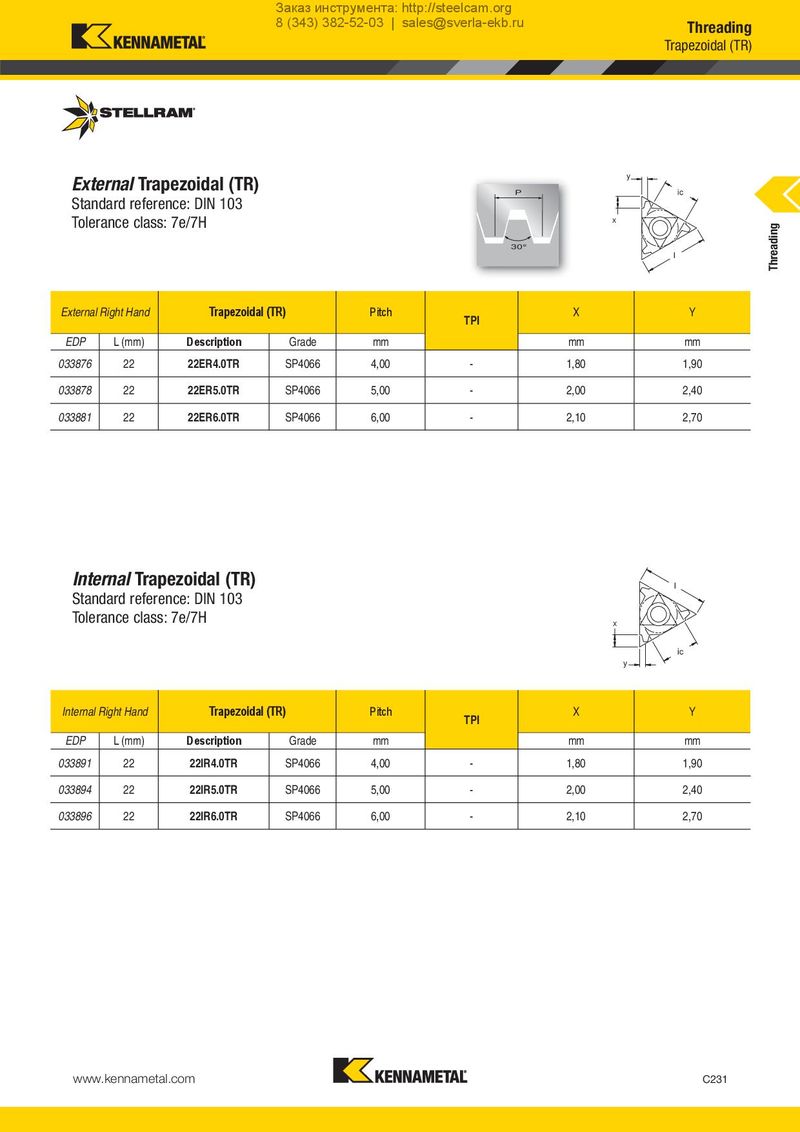

Trapezoidal (TR)
| Exte Stan Toler | rnal Trap dard refere ance class: | ezoidal (TR) nce: DIN 103 7e/7H | P 30° x | y ic l | Threading | ||
| External | Right Hand | Trapezoidal | (TR) | Pitch | TPI X | Y | |
| EDP | L(mm) | Description | Grade | mm | mm | mm | |
| 033876 | 22 | 22ER4.0TR | SP4066 | 4,00 | - 1,80 | 1,90 | |
| 033878 | 22 | 22ER5.0TR | SP4066 | 5,00 | - 2,00 | 2,40 | |
| 033881 | 22 | 22ER6.0TR | SP4066 | 6,00 | - 2,10 | 2,70 |
Internal Trapezoidal (TR)
Standard reference: DIN 103
Tolerance class: 7e/7H
l
x
ic y
| Internal R | ight Hand | Trapezoidal | (TR) | Pitch | TPI | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | |
| 033891 | 22 | 22IR4.0TR | SP4066 | 4,00 | - | 1,80 | 1,90 |
| 033894 | 22 | 22IR5.0TR | SP4066 | 5,00 | - | 2,00 | 2,40 |
| 033896 | 22 | 22IR6.0TR | SP4066 | 6,00 | - | 2,10 | 2,70 |
