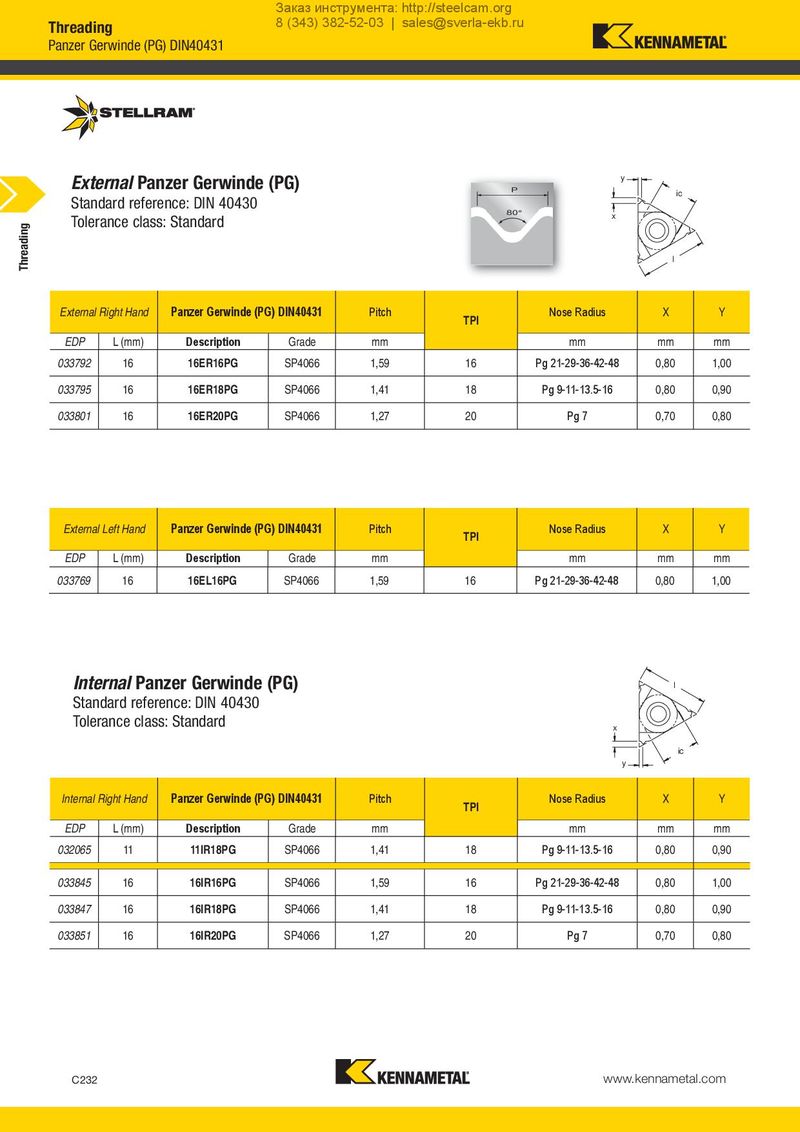

Panzer Gerwinde (PG) DIN40431
External Panzer Gerwinde (PG) y
| Standard reference: DIN 40430 | P | ic | |
| Tolerance class: Standard | 80° | x |
l
| External | Right Hand | Panzer Gerwinde (P | G) DIN40431 | Pitch | TPI | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033792 | 16 | 16ER16PG | SP4066 | 1,59 | 16 | Pg 21-29-36-42-48 | 0,80 | 1,00 |
| 033795 | 16 | 16ER18PG | SP4066 | 1,41 | 18 | Pg 9-11-13.5-16 | 0,80 | 0,90 |
| 033801 | 16 | 16ER20PG | SP4066 | 1,27 | 20 | Pg 7 | 0,70 | 0,80 |
| External | Left Hand | Panzer Gerwinde (P | G) DIN40431 | Pitch | TPI | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033769 | 16 | 16EL16PG | SP4066 | 1,59 | 16 | Pg 21-29-36-42-48 | 0,80 | 1,00 |
Internal Panzer Gerwinde (PG)
Standard reference: DIN 40430
Tolerance class: Standard
x
y
l
ic
| Internal R | ight Hand | Panzer Gerwinde (P | G) DIN40431 | Pitch | TPI | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 032065 | 11 | 11IR18PG | SP4066 | 1,41 | 18 | Pg 9-11-13.5-16 | 0,80 | 0,90 |
| 033845 | 16 | 16IR16PG | SP4066 | 1,59 | 16 | Pg 21-29-36-42-48 | 0,80 | 1,00 |
| 033847 | 16 | 16IR18PG | SP4066 | 1,41 | 18 | Pg 9-11-13.5-16 | 0,80 | 0,90 |
| 033851 | 16 | 16IR20PG | SP4066 | 1,27 | 20 | Pg 7 | 0,70 | 0,80 |
