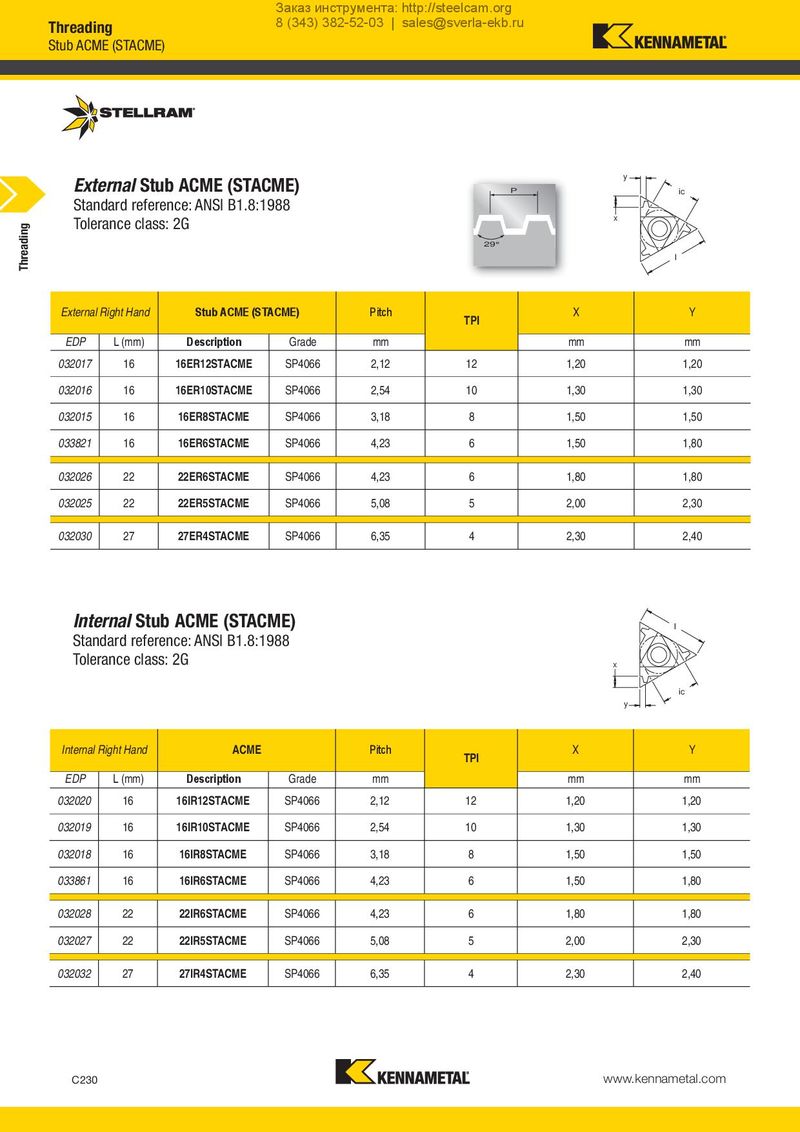

Stub ACME (STACME)

External Stub ACME (STACME) y Standard reference: ANSI B1.8:1988 P Tolerance class: 2G x 29°

ic

l

ACME

ExternalRight HandStub ACME (STACME)PitchTPIXY
EDPL(mm)DescriptionGrademmmmmm
0320171616ER12STACMESP40662,12121,201,20
0320161616ER10STACMESP40662,54101,301,30
0320151616ER8STACMESP40663,1881,501,50
0338211616ER6STACMESP40664,2361,501,80
0320262222ER6STACMESP40664,2361,801,80
0320252222ER5STACMESP40665,0852,002,30
0320302727ER4STACMESP40666,3542,302,40

Internal Stub ACME (STACME)

Standard reference: ANSI B1.8:1988

Tolerance class: 2G

x

y

l

ic

ACME

Internal Right HandACMEPitchTPIXY
EDPL(mm)DescriptionGrademmmmmm
0320201616IR12STACMESP40662,12121,201,20
0320191616IR10STACMESP40662,54101,301,30
0320181616IR8STACMESP40663,1881,501,50
0338611616IR6STACMESP40664,2361,501,80
0320282222IR6STACMESP40664,2361,801,80
0320272222IR5STACMESP40665,0852,002,30
0320322727IR4STACMESP40666,3542,302,40
