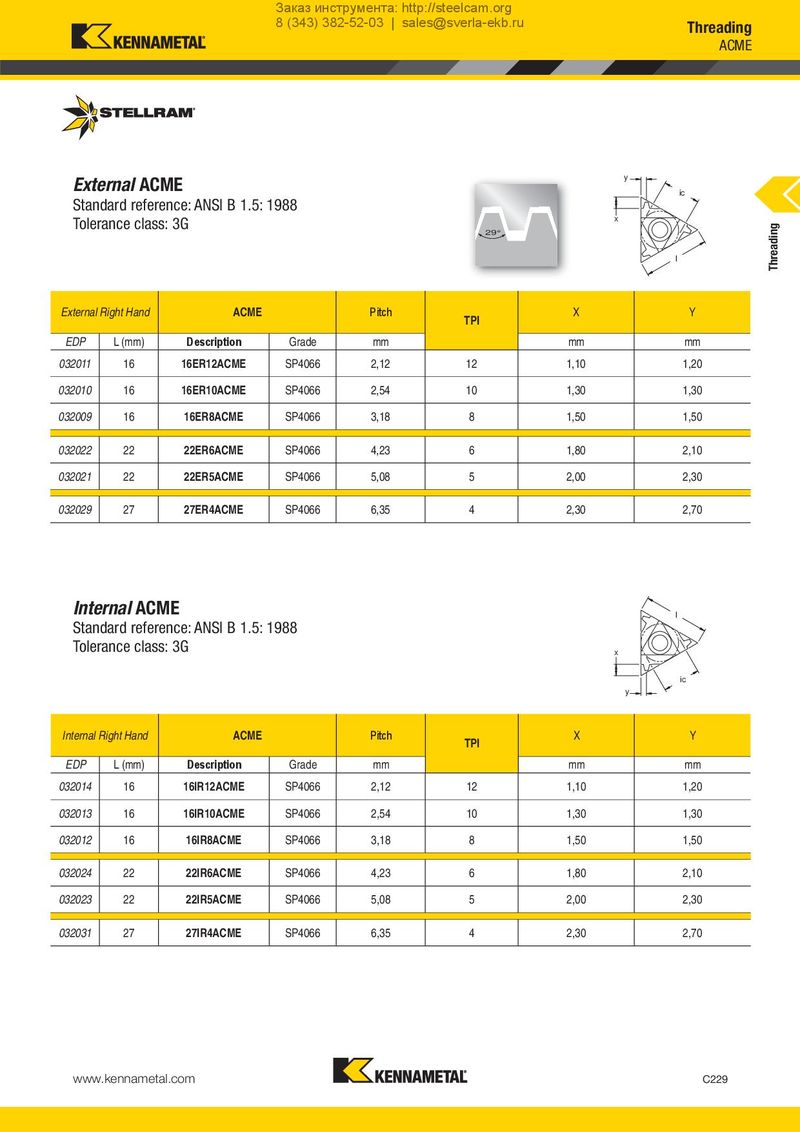

Каталог Stellram токарный инструмент - страница 230

Предыдущая страница Следующая страница

Навигация

ACME

External ACME y Standard reference: ANSI B 1.5: 1988 ic Tolerance class: 3G x 29°

l

ACME

External Right HandACMEPitchXY
TPI
EDPL (mm)DescriptionGrademmmmmm
0320111616ER12ACMESP40662,12121,101,20
0320101616ER10ACMESP40662,54101,301,30
0320091616ER8ACMESP40663,1881,501,50
0320222222ER6ACMESP40664,2361,802,10
0320212222ER5ACMESP40665,0852,002,30
0320292727ER4ACMESP40666,3542,302,70

Internal ACME

Standard reference: ANSI B 1.5: 1988

Tolerance class: 3G

x

y

l

ic

ACME

InternalRight HandACMEPitchTPIXY
EDPL(mm)DescriptionGrademmmmmm
0320141616IR12ACMESP40662,12121,101,20
0320131616IR10ACMESP40662,54101,301,30
0320121616IR8ACMESP40663,1881,501,50
0320242222IR6ACMESP40664,2361,802,10
0320232222IR5ACMESP40665,0852,002,30
0320312727IR4ACMESP40666,3542,302,70
