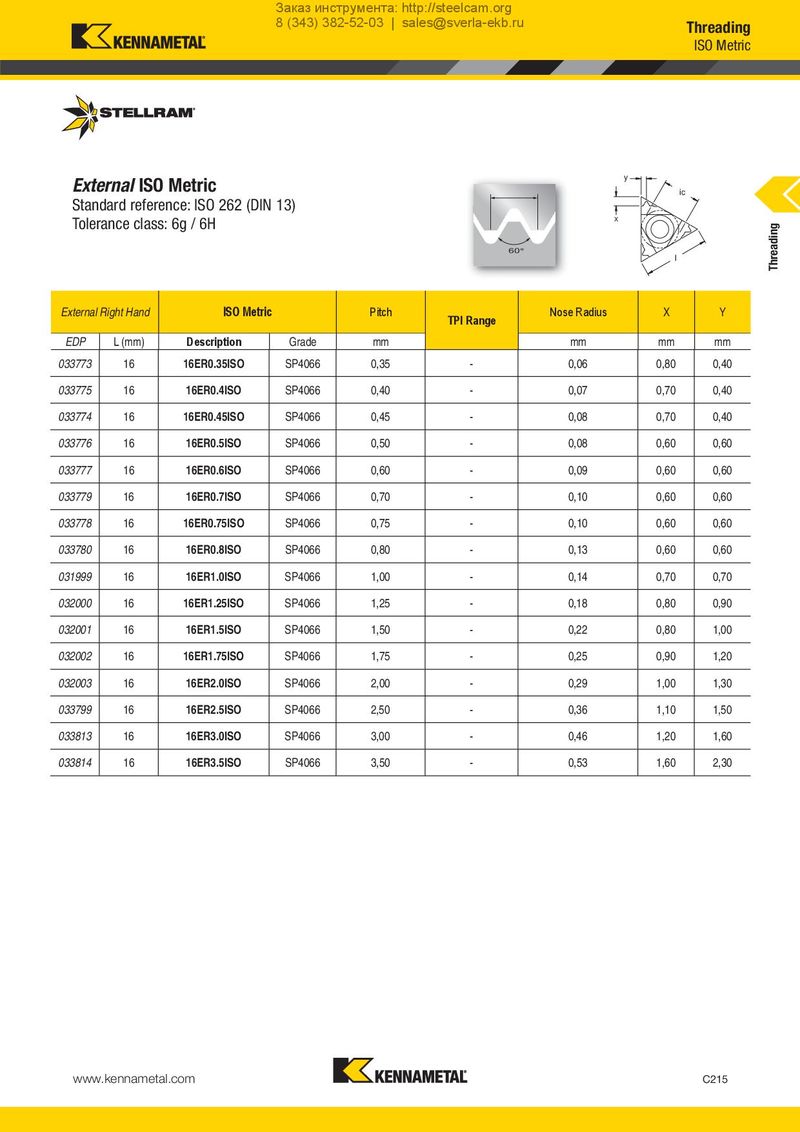

External ISO Metric y
Standard reference: ISO 262 (DIN 13)
Tolerance class: 6g / 6H x
60°
ic
l
ISO
| External | Right Hand | ISO Metri | c | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033773 | 16 | 16ER0.35ISO | SP4066 | 0,35 | - | 0,06 | 0,80 | 0,40 |
| 033775 | 16 | 16ER0.4ISO | SP4066 | 0,40 | - | 0,07 | 0,70 | 0,40 |
| 033774 | 16 | 16ER0.45ISO | SP4066 | 0,45 | - | 0,08 | 0,70 | 0,40 |
| 033776 | 16 | 16ER0.5ISO | SP4066 | 0,50 | - | 0,08 | 0,60 | 0,60 |
| 033777 | 16 | 16ER0.6ISO | SP4066 | 0,60 | - | 0,09 | 0,60 | 0,60 |
| 033779 | 16 | 16ER0.7ISO | SP4066 | 0,70 | - | 0,10 | 0,60 | 0,60 |
| 033778 | 16 | 16ER0.75ISO | SP4066 | 0,75 | - | 0,10 | 0,60 | 0,60 |
| 033780 | 16 | 16ER0.8ISO | SP4066 | 0,80 | - | 0,13 | 0,60 | 0,60 |
| 031999 | 16 | 16ER1.0ISO | SP4066 | 1,00 | - | 0,14 | 0,70 | 0,70 |
| 032000 | 16 | 16ER1.25ISO | SP4066 | 1,25 | - | 0,18 | 0,80 | 0,90 |
| 032001 | 16 | 16ER1.5ISO | SP4066 | 1,50 | - | 0,22 | 0,80 | 1,00 |
| 032002 | 16 | 16ER1.75ISO | SP4066 | 1,75 | - | 0,25 | 0,90 | 1,20 |
| 032003 | 16 | 16ER2.0ISO | SP4066 | 2,00 | - | 0,29 | 1,00 | 1,30 |
| 033799 | 16 | 16ER2.5ISO | SP4066 | 2,50 | - | 0,36 | 1,10 | 1,50 |
| 033813 | 16 | 16ER3.0ISO | SP4066 | 3,00 | - | 0,46 | 1,20 | 1,60 |
| 033814 | 16 | 16ER3.5ISO | SP4066 | 3,50 | - | 0,53 | 1,60 | 2,30 |
