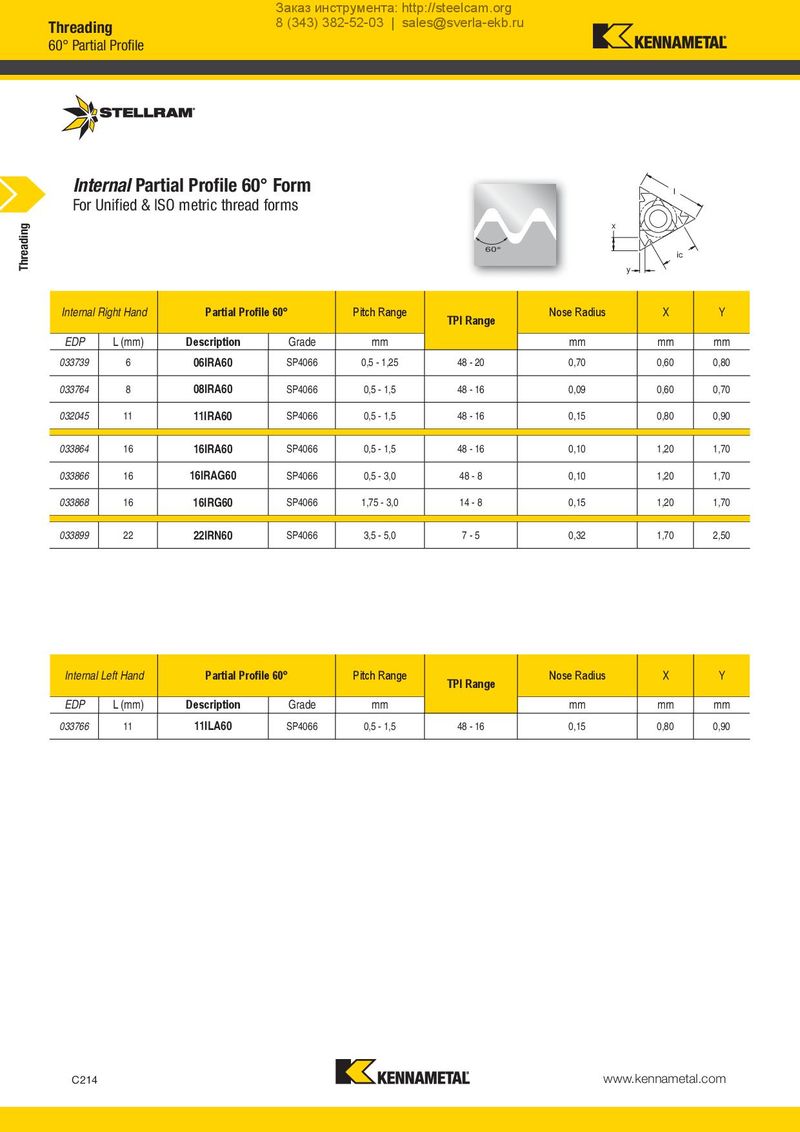

Заказ инструмента: http://steelcam.org Threading 8 (343) 382-52-03 | sales@sverla-ekb.ru 60° Partial Profile Internal Partial Profile 60° Form l For Unified & ISO metric thread forms Threading x 60° ic y Internal Right Hand Partial Profile 60° Pitch Range TPI Range Nose Radius X Y EDP L (mm) Description Grade mm mm mm mm 033739 6 06IRA60 SP4066 0,5 - 1,25 48 - 20 0,70 0,60 0,80 033764 8 08IRA60 SP4066 0,5 - 1,5 48 - 16 0,09 0,60 0,70 032045 11 11IRA60 SP4066 0,5 - 1,5 48 - 16 0,15 0,80 0,90 033864 16 16IRA60 SP4066 0,5 - 1,5 48 - 16 0,10 1,20 1,70 033866 16 16IRAG60 SP4066 0,5 - 3,0 48 - 8 0,10 1,20 1,70 033868 16 16IRG60 SP4066 1,75 - 3,0 14 - 8 0,15 1,20 1,70 033899 22 22IRN60 SP4066 3,5 - 5,0 7-5 0,32 1,70 2,50 Internal Left Hand Partial Profile 60° Pitch Range TPI Range Nose Radius X Y EDP L (mm) Description Grade mm mm mm mm 033766 11 11ILA60 SP4066 0,5 - 1,5 48 - 16 0,15 0,80 0,90 C214 www.kennametal.com
