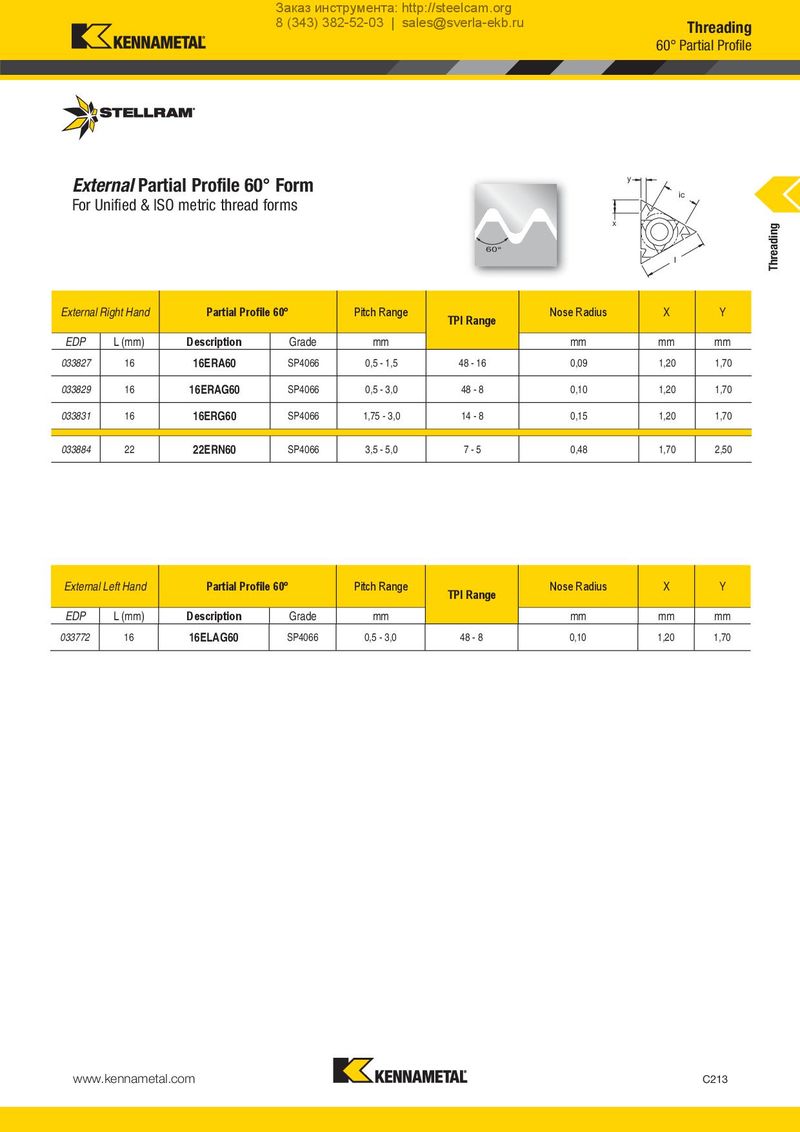

External Partial Profile 60° Form y For Unified & ISO metric thread forms ic x
60° l
| External | Right Hand | Partial Profil | ie 60° | Pitch Range | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033827 | 16 | 16ERA60 | SP4066 | 0,5 - 1,5 | 48 - 16 | 0,09 | 1,20 | 1,70 |
| 033829 | 16 | 16ERAG60 | SP4066 | 0,5 - 3,0 | 48 - 8 | 0,10 | 1,20 | 1,70 |
| 033831 | 16 | 16ERG60 | SP4066 | 1,75 - 3,0 | 14 - 8 | 0,15 | 1,20 | 1,70 |
| 033884 | 22 | 22ERN60 | SP4066 | 3,5 - 5,0 | 7 - 5 | 0,48 | 1,70 | 2,50 |
| External | Left Hand | Partial Profil | ie 60° | Pitch Range | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033772 | 16 | 16ELAG60 | SP4066 | 0,5 - 3,0 | 48 - 8 | 0,10 | 1,20 | 1,70 |
