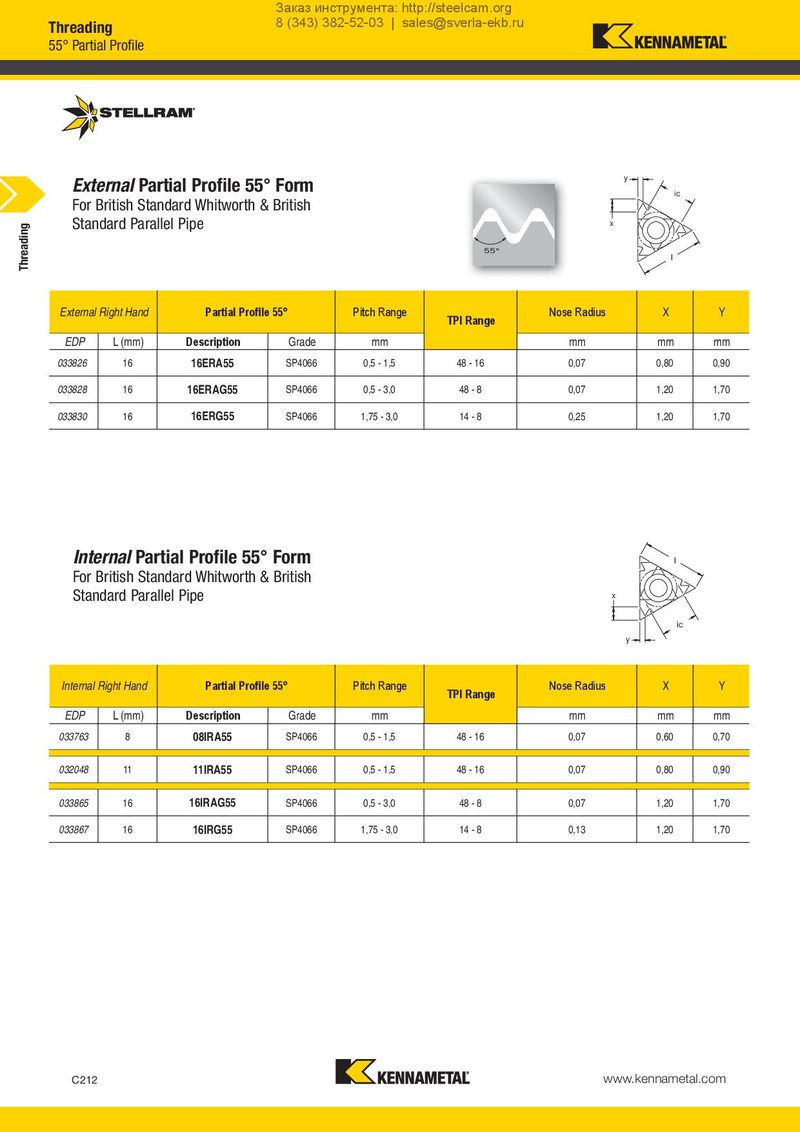

Каталог Stellram токарный инструмент - страница 213
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
External Partial Profile 55° Form y For British Standard Whitworth & British ic
Standard Parallel Pipe
x
55° l
PARTIAL PROFILE
| External | Right Hand | Partial Profil | ie 55° | Pitch Range | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033826 | 16 | 16ERA55 | SP4066 | 0,5 - 1,5 | 48 - 16 | 0,07 | 0,80 | 0,90 |
| 033828 | 16 | 16ERAG55 | SP4066 | 0,5 - 3,0 | 48 - 8 | 0,07 | 1,20 | 1,70 |
| 033830 | 16 | 16ERG55 | SP4066 | 1,75 - 3,0 | 14 - 8 | 0,25 | 1,20 | 1,70 |
Internal Partial Profile 55° Form
For British Standard Whitworth & British
Standard Parallel Pipe
x
y
l
ic
| Internal R | ight Hand | Partial Profil | ie 55° | Pitch Range | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033763 | 8 | 08IRA55 | SP4066 | 0,5 - 1,5 | 48 - 16 | 0,07 | 0,60 | 0,70 |
| 032048 | 11 | 11IRA55 | SP4066 | 0,5 - 1,5 | 48 - 16 | 0,07 | 0,80 | 0,90 |
| 033865 | 16 | 16IRAG55 | SP4066 | 0,5 - 3,0 | 48 - 8 | 0,07 | 1,20 | 1,70 |
| 033867 | 16 | 16IRG55 | SP4066 | 1,75 - 3,0 | 14 - 8 | 0,13 | 1,20 | 1,70 |
