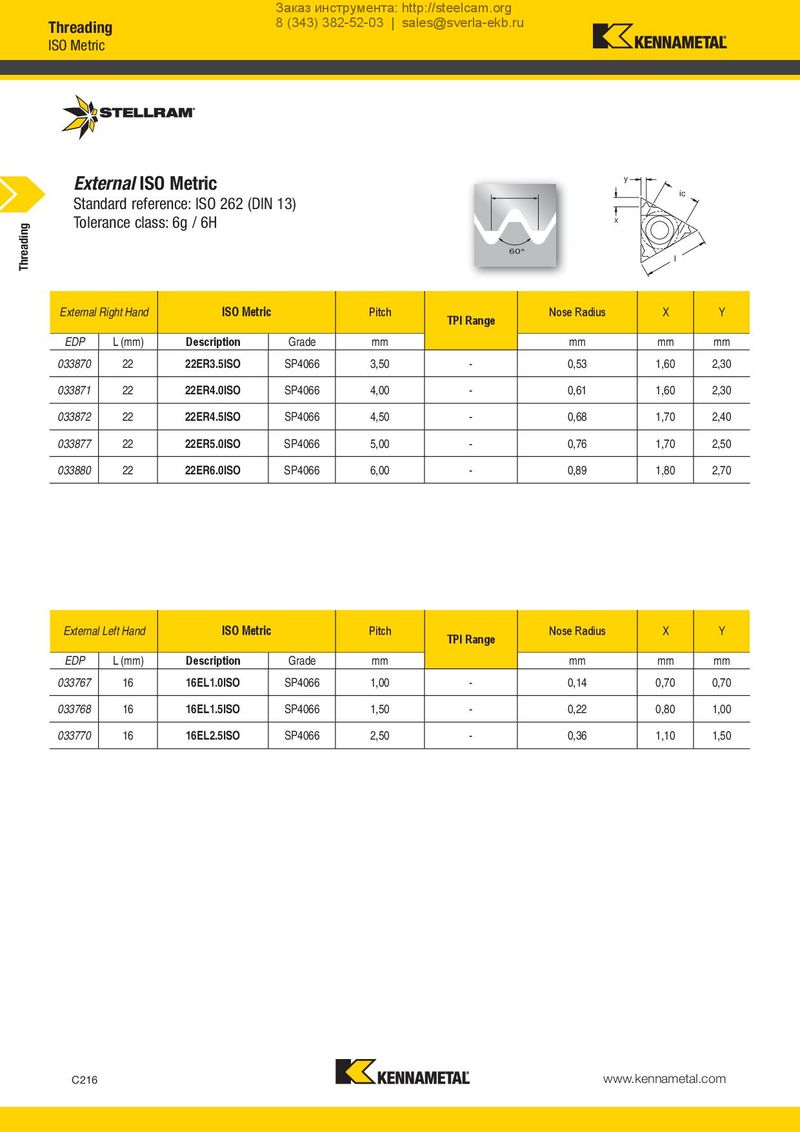

External ISO Metric y
Standard reference: ISO 262 (DIN 13)
Tolerance class: 6g / 6H x
60°
ic
l
ISO
| External | Right Hand | ISO Metr | ic | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033870 | 22 | 22ER3.5ISO | SP4066 | 3,50 | - | 0,53 | 1,60 | 2,30 |
| 033871 | 22 | 22ER4.0ISO | SP4066 | 4,00 | - | 0,61 | 1,60 | 2,30 |
| 033872 | 22 | 22ER4.5ISO | SP4066 | 4,50 | - | 0,68 | 1,70 | 2,40 |
| 033877 | 22 | 22ER5.0ISO | SP4066 | 5,00 | - | 0,76 | 1,70 | 2,50 |
| 033880 | 22 | 22ER6.0ISO | SP4066 | 6,00 | - | 0,89 | 1,80 | 2,70 |
| External | Left Hand | ISO Metr | ic | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033767 | 16 | 16EL1.0ISO | SP4066 | 1,00 | - | 0,14 | 0,70 | 0,70 |
| 033768 | 16 | 16EL1.5ISO | SP4066 | 1,50 | - | 0,22 | 0,80 | 1,00 |
| 033770 | 16 | 16EL2.5ISO | SP4066 | 2,50 | - | 0,36 | 1,10 | 1,50 |
