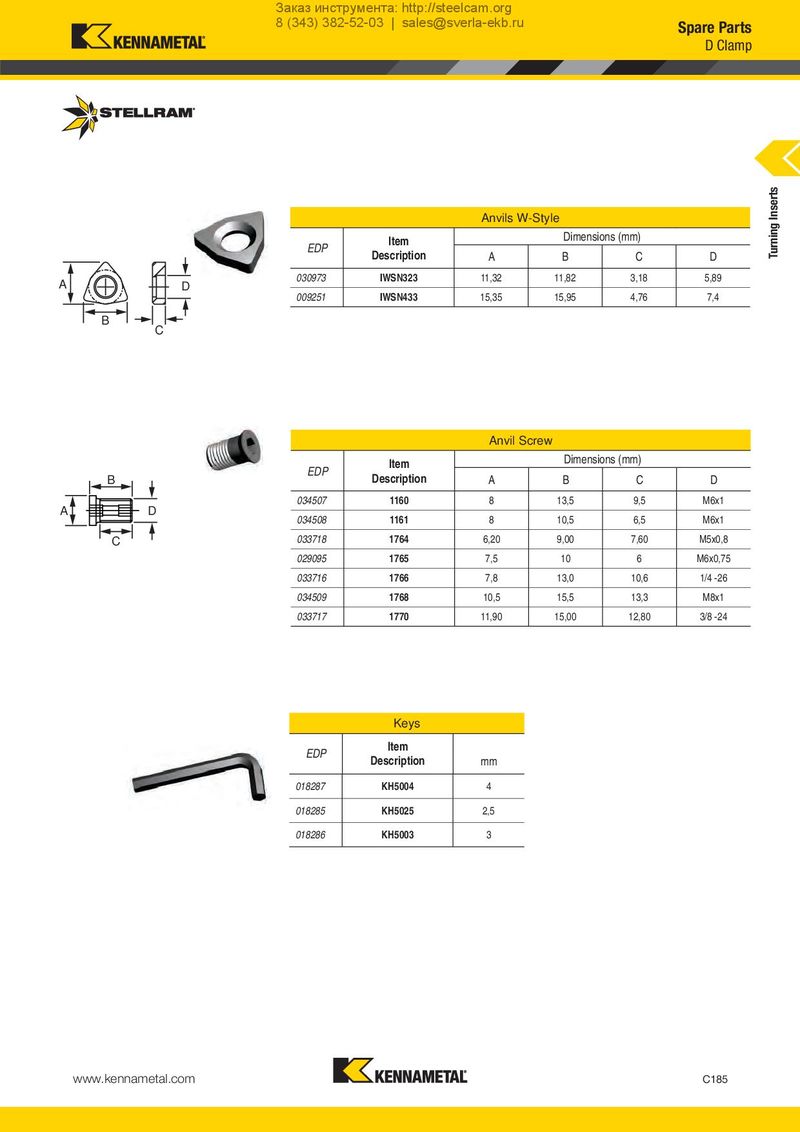

Каталог Stellram токарный инструмент - страница 186
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
| Anvils W | -Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 030973 | IWSN323 | 11,32 | 11,82 | 3,18 | 5,89 |
| 009251 | IWSN433 | 15,35 | 15,95 | 4,76 | 7,4 |
A D
B C
| Anvil S | crew | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 034507 | 1160 | 8 | 13,5 | 9,5 | M6x1 |
| 034508 | 1161 | 8 | 10,5 | 6,5 | M6x1 |
| 033718 | 1764 | 6,20 | 9,00 | 7,60 | M5x0,8 |
| 029095 | 1765 | 7,5 | 10 | 6 | M6x0,75 |
| 033716 | 1766 | 7,8 | 13,0 | 10,6 | 1/4 -26 |
| 034509 | 1768 | 10,5 | 15,5 | 13,3 | M8x1 |
| 033717 | 1770 | 11,90 | 15,00 | 12,80 | 3/8 -24 |
B
A D
| Keys | ||
| EDP | Item Description | mm |
| 018287 | KH5004 | 4 |
| 018285 | KH5025 | 2,5 |
| 018286 | KH5003 | 3 |
