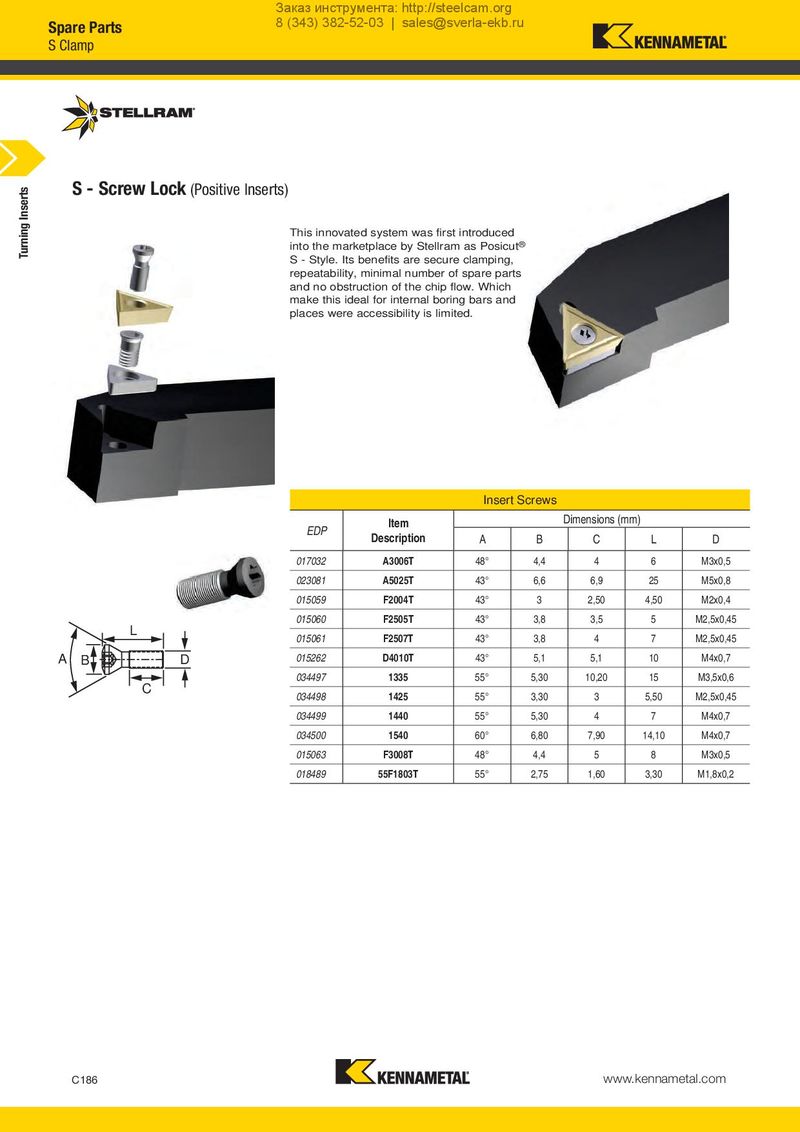

S - Screw Lock (Positive Inserts)
This innovated system was first introduced into the marketplace by Stellram as Posicut® S - Style. Its benefits are secure clamping, repeatability, minimal number of spare parts and no obstruction of the chip flow. Which make this ideal for internal boring bars and places were accessibility is limited.
| Inser | t Screws | |||||
| Item | Dimensions(m | m) | ||||
| EDP | ||||||
| Description | A | B | C | L | D | |
| 017032 | A3006T | 48° | 4,4 | 4 | 6 | M3x0,5 |
| 023081 | A5025T | 43° | 6,6 | 6,9 | 25 | M5x0,8 |
| 015059 | F2004T | 43° | 3 | 2,50 | 4,50 | M2x0,4 |
| 015060 | F2505T | 43° | 3,8 | 3,5 | 5 | M2,5x0,45 |
| 015061 | F2507T | 43° | 3,8 | 4 | 7 | M2,5x0,45 |
| 015262 | D4010T | 43° | 5,1 | 5,1 | 10 | M4x0,7 |
| 034497 | 1335 | 55° | 5,30 | 10,20 | 15 | M3,5x0,6 |
| 034498 | 1425 | 55° | 3,30 | 3 | 5,50 | M2,5x0,45 |
| 034499 | 1440 | 55° | 5,30 | 4 | 7 | M4x0,7 |
| 034500 | 1540 | 60° | 6,80 | 7,90 | 14,10 | M4x0,7 |
| 015063 | F3008T | 48° | 4,4 | 5 | 8 | M3x0,5 |
| 018489 | 55F1803T | 55° | 2,75 | 1,60 | 3,30 | M1,8x0,2 |
