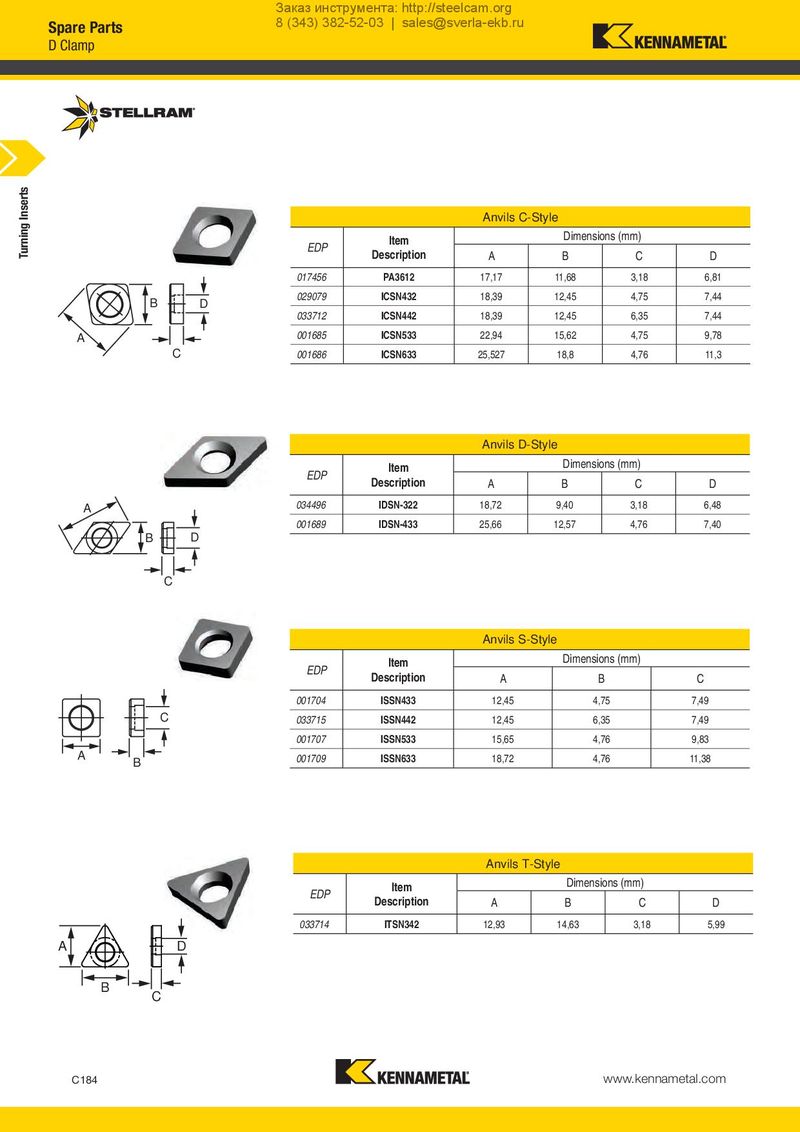

| Anvils C- | Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 017456 | PA3612 | 17,17 | 11,68 | 3,18 | 6,81 |
| 029079 | ICSN432 | 18,39 | 12,45 | 4,75 | 7,44 |
| 033712 | ICSN442 | 18,39 | 12,45 | 6,35 | 7,44 |
| 001685 | ICSN533 | 22,94 | 15,62 | 4,75 | 9,78 |
| 001686 | ICSN633 | 25,527 | 18,8 | 4,76 | 11,3 |
B D
A
| Anvils D | -Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 034496 | IDSN-322 | 18,72 | 9,40 | 3,18 | 6,48 |
| 001689 | IDSN-433 | 25,66 | 12,57 | 4,76 | 7,40 |
A B D
C
| Anvils S-S | tyle | |||
| Item | Dimensions(mm) | |||
| EDP | Description | A | B | C |
| 001704 | ISSN433 | 12,45 | 4,75 | 7,49 |
| 033715 | ISSN442 | 12,45 | 6,35 | 7,49 |
| 001707 | ISSN533 | 15,65 | 4,76 | 9,83 |
| 001709 | ISSN633 | 18,72 | 4,76 | 11,38 |
B
| Anvils | T-Style | |||||
| Item | Dimensi | on | s(mm) | |||
| EDP | Description | A | B | C | D | |
| 033714 | ITSN342 | 12,93 | 14,63 | 3,18 | 5,99 |
