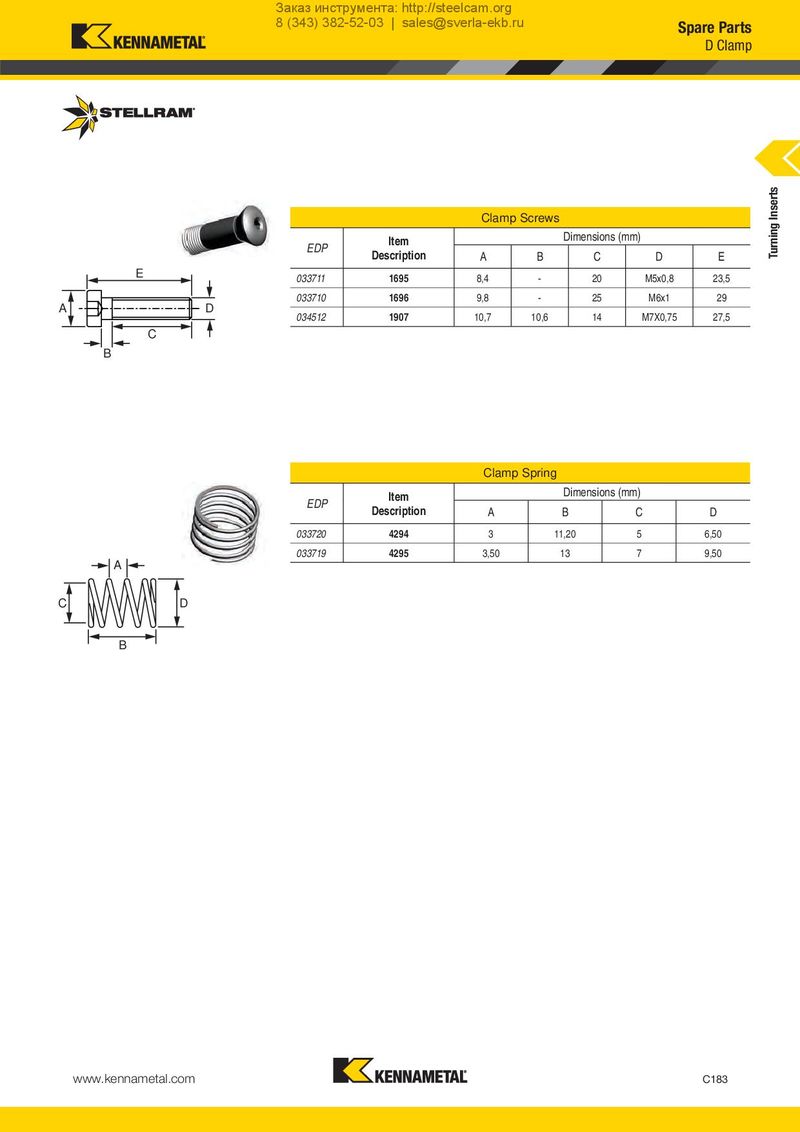

| Clam | p Screws | |||||
| Item | Di | mensions(m | m) | |||
| EDP | Description | A | B | C | D | E |
| 033711 | 1695 | 8,4 | - | 20 | M5x0,8 | 23,5 |
| 033710 | 1696 | 9,8 | - | 25 | M6x1 | 29 |
| 034512 | 1907 | 10,7 | 10,6 | 14 | M7X0,75 | 27,5 |
C B
| Clamp Sp | ring | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 033720 | 4294 | 3 | 11,20 | 5 | 6,50 |
| 033719 | 4295 | 3,50 | 13 | 7 | 9,50 |
A
C D
B
