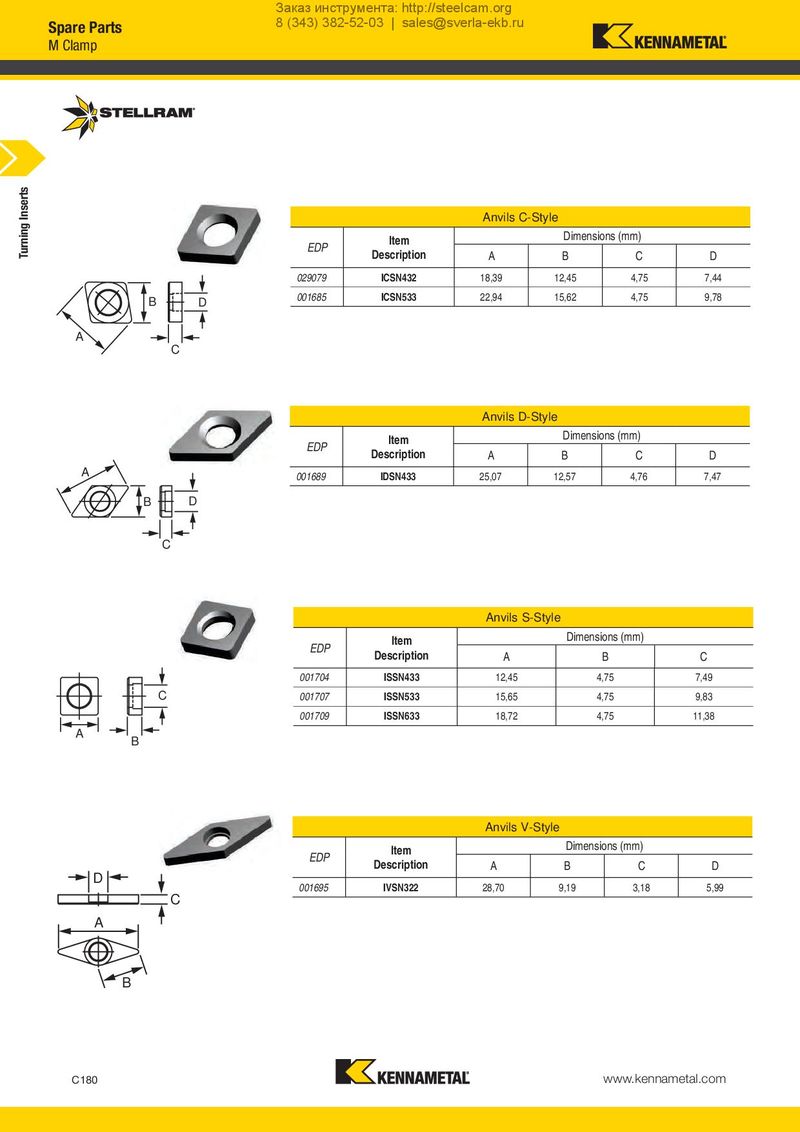

| Anvils C | -Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 029079 | ICSN432 | 18,39 | 12,45 | 4,75 | 7,44 |
| 001685 | ICSN533 | 22,94 | 15,62 | 4,75 | 9,78 |
B D
A C
| Anvils D | -Style | |||||
| Item | Dimensi | on | s(mm) | |||
| EDP | Description | A | B | C | D | |
| 001689 | IDSN433 | 25,07 | 12,57 | 4,76 | 7,47 |
B D
C
| Anvils S-S | tyle | |||
| Item | Dimensions(mm) | |||
| EDP | Description | A | B | C |
| 001704 | ISSN433 | 12,45 | 4,75 | 7,49 |
| 001707 | ISSN533 | 15,65 | 4,75 | 9,83 |
| 001709 | ISSN633 | 18,72 | 4,75 | 11,38 |
A B
| Anvils V | -Style | |||||
| Item | Dimens | io | ns(mm) | |||
| EDP | Description | A | B | C | D | |
| 001695 | IVSN322 | 28,70 | 9,19 | 3,18 | 5,99 |
