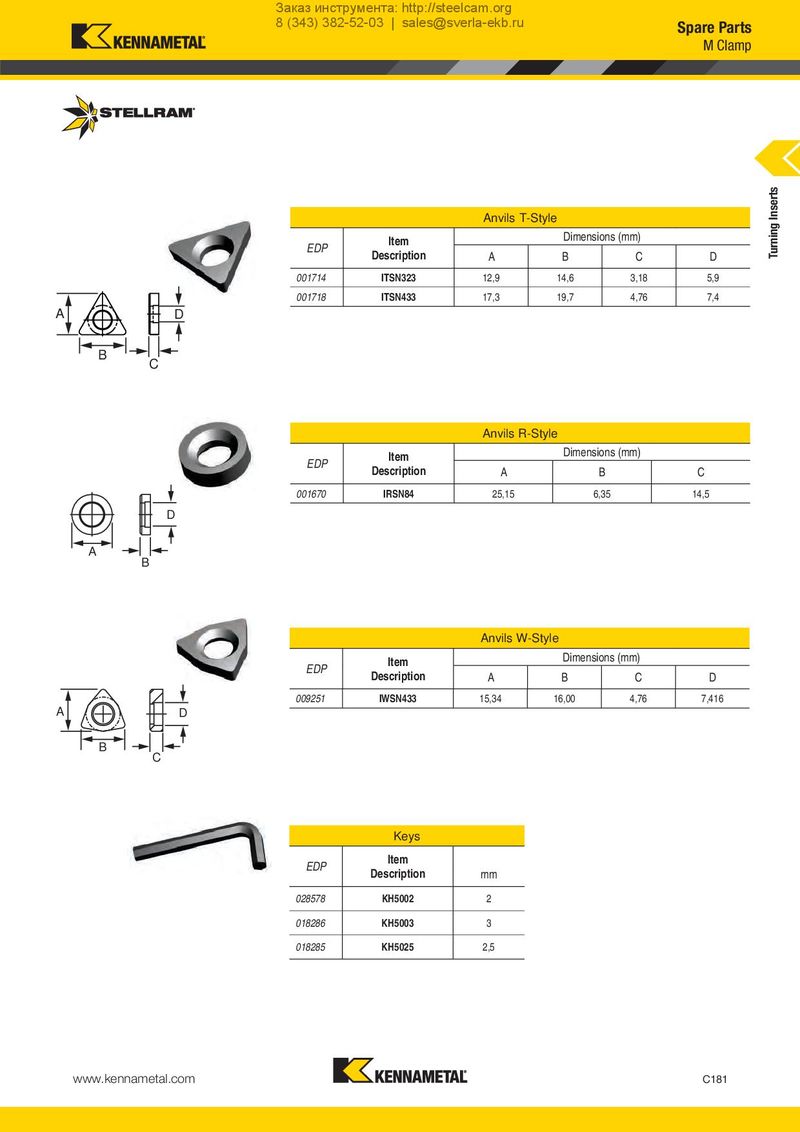

| Anvils | T-Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 001714 | ITSN323 | 12,9 | 14,6 | 3,18 | 5,9 |
| 001718 | ITSN433 | 17,3 | 19,7 | 4,76 | 7,4 |
A D
B C
| Anvils R-Styl | e | |||
| Item | Dimensions(mm) | |||
| EDP | Description | A | B | C |
| 001670 | IRSN84 | 25,15 | 6,35 | 14,5 |
D
A B
| Anvils | W-Style | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 009251 | IWSN433 | 15,34 | 16,00 | 4,76 | 7,416 |
A D
B C
| Keys | ||
| EDP | Item Description | mm |
| 028578 | KH5002 | 2 |
| 018286 | KH5003 | 3 |
| 018285 | KH5025 | 2,5 |
