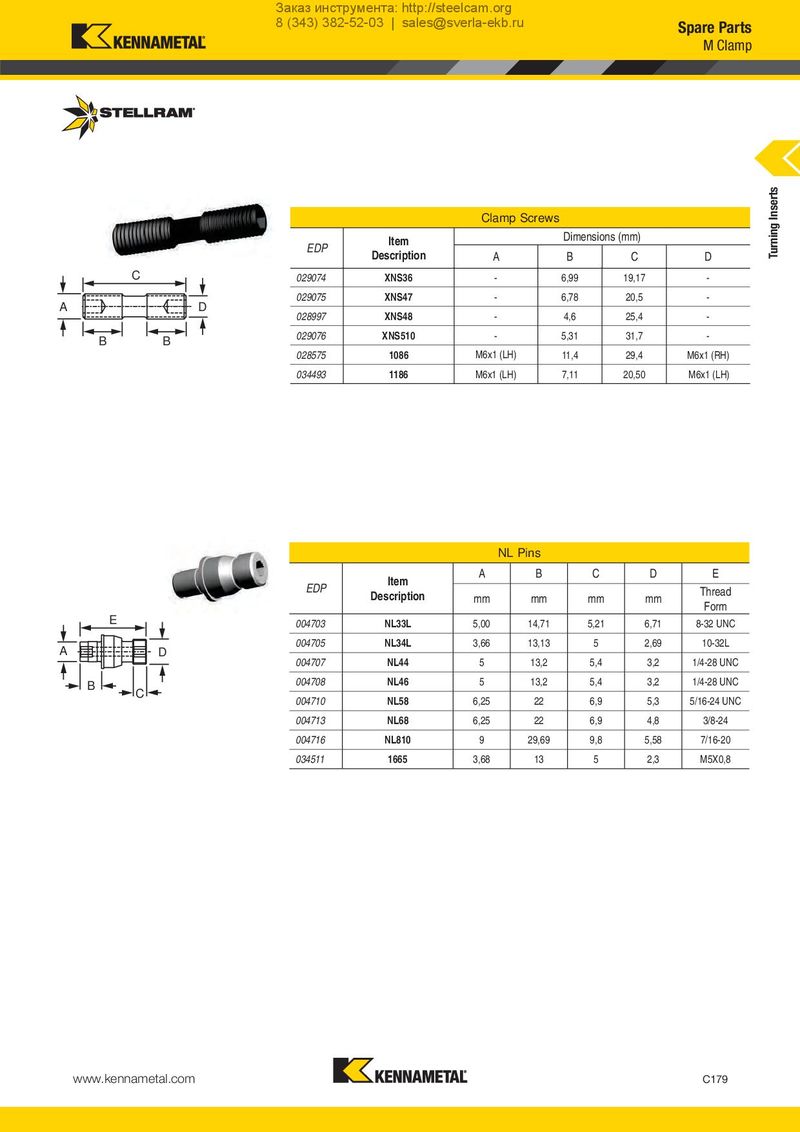

| Clamp Scr | ews | ||||
| Item | Dimensi | ons(mm) | |||
| EDP | Description | A | B | C | D |
| 029074 | XNS36 | - | 6,99 | 19,17 | - |
| 029075 | XNS47 | - | 6,78 | 20,5 | - |
| 028997 | XNS48 | - | 4,6 | 25,4 | - |
| 029076 | XNS510 | - | 5,31 | 31,7 | - |
| 028575 | 1086 | M6x1 (LH) | 11,4 | 29,4 | M6x1 (RH) |
| 034493 | 1186 | M6x1 (LH) | 7,11 | 20,50 | M6x1 (LH) |
A D
B B
| N | L Pins | |||||
| Item | A | B | C | D | E | |
| EDP | Description | mm | mm | mm | mm | Thread Form |
| 004703 | NL33L | 5,00 | 14,71 | 5,21 | 6,71 | 8-32 UNC |
| 004705 | NL34L | 3,66 | 13,13 | 5 | 2,69 | 10-32L |
| 004707 | NL44 | 5 | 13,2 | 5,4 | 3,2 | 1/4-28 UNC |
| 004708 | NL46 | 5 | 13,2 | 5,4 | 3,2 | 1/4-28 UNC |
| 004710 | NL58 | 6,25 | 22 | 6,9 | 5,3 | 5/16-24 UNC |
| 004713 | NL68 | 6,25 | 22 | 6,9 | 4,8 | 3/8-24 |
| 004716 | NL810 | 9 | 29,69 | 9,8 | 5,58 | 7/16-20 |
| 034511 | 1665 | 3,68 | 13 | 5 | 2,3 | M5X0,8 |
A D
B
