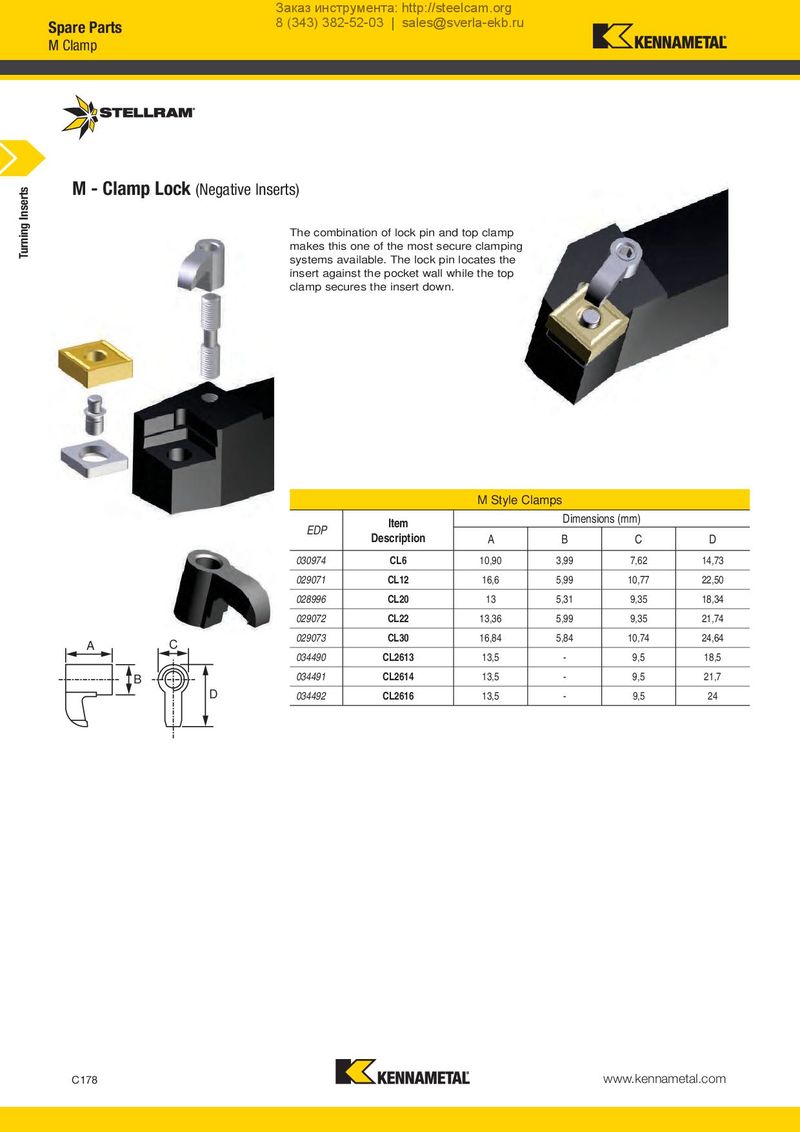

M - Clamp Lock (Negative Inserts)

The combination of lock pin and top clamp makes this one of the most secure clamping systems available. The lock pin locates the insert against the pocket wall while the top clamp secures the insert down.

ItemM Style Clamps Dimensions(mm)
EDPDescriptionABCD
030974CL610,903,997,6214,73
029071CL1216,65,9910,7722,50
028996CL20135,319,3518,34
029072CL2213,365,999,3521,74
029073CL3016,845,8410,7424,64
034490CL261313,5-9,518,5
034491CL261413,5-9,521,7
034492CL261613,5-9,524

A C

B
