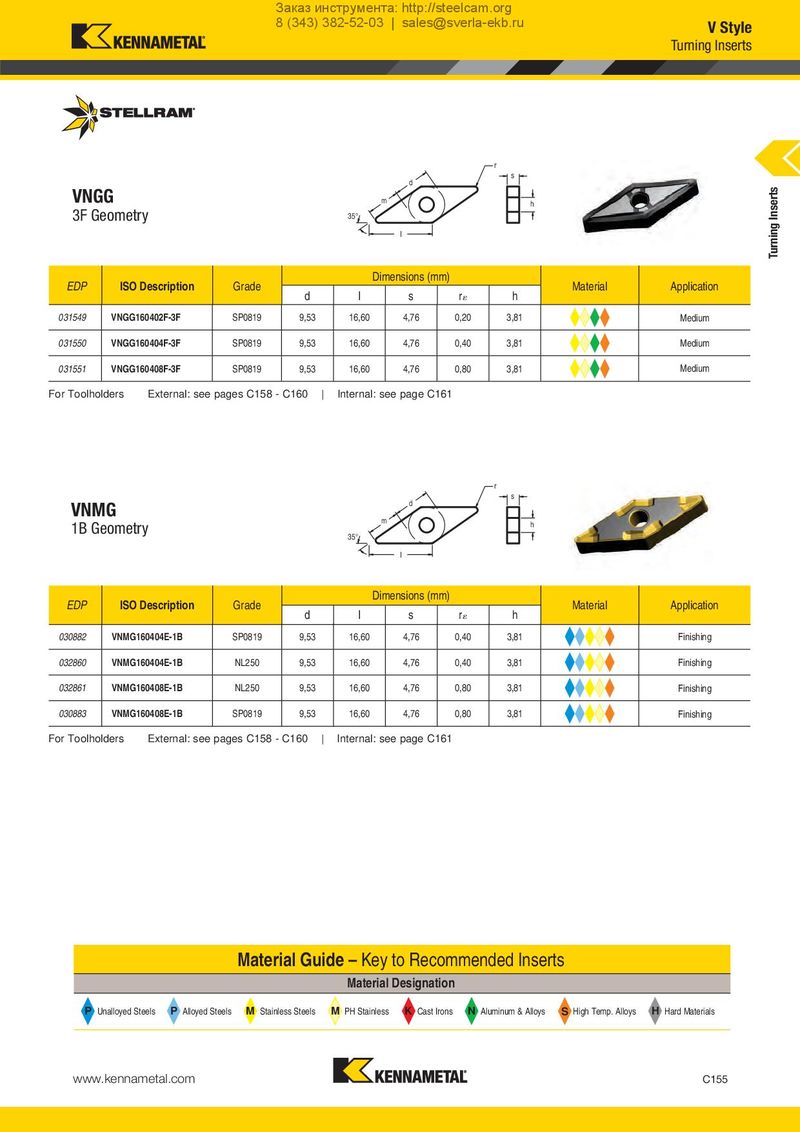

VNGG
3F Geometry
35°
d m
I
r s h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 031549 | VNGG160402F-3F | SP0819 | 9,53 | 16,60 | 4,76 | 0,20 | 3,81 | Medium | |
| 031550 | VNGG160404F-3F | SP0819 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Medium | |
| 031551 | VNGG160408F-3F | SP0819 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Medium |
For Toolholders External: see pages C158 - C160 | Internal: see page C161
r VNMG s d
1B Geometry m h
35° I
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | |||
| d | I | s | r | h | ||||||
| 030882 | VNMG160404E-1B | SP0819 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Finishing | ||
| 032860 | VNMG160404E-1B | NL250 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Finishing | ||
| 032861 | VNMG160408E-1B | NL250 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Finishing | ||
| 030883 r Toolho | VNMG160408E-1B lders External: see | SP0819 pages C158 - | 9,53 C160 | 16,60 Internal: se | 4,76 epageC | 0,80 161 | 3,81 | Finishing | ||
| P | P Alloyed S Unalloyed Steels | M Mater teels Stainl | ial Gui ess Steels | M de –Key Material PH Stainless | K to Rec Designa Cast | N ommen tion Al Irons | ded Inser uminum & Alloys | S ts High Temp. Alloys | H Hard Materials |
