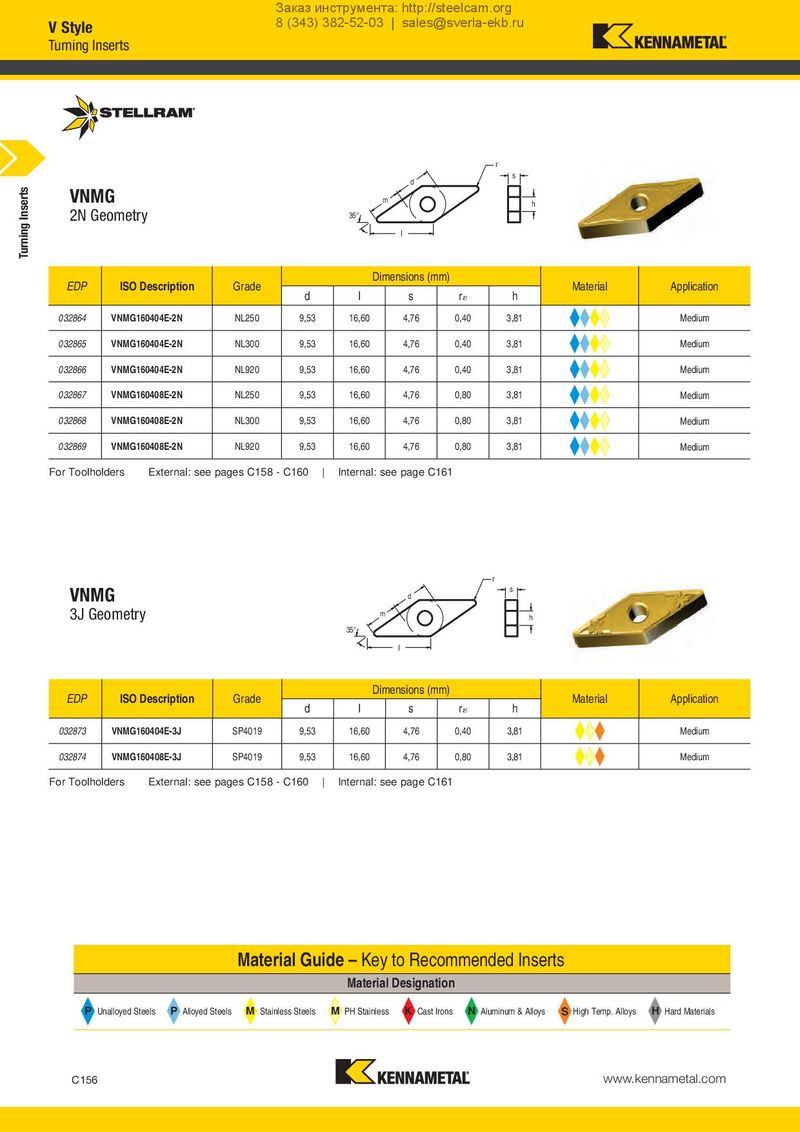

Каталог Stellram токарный инструмент - страница 157
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
VNMG d m 2N Geometry 35° I
r s h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 032864 | VNMG160404E-2N | NL250 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Medium | |
| 032865 | VNMG160404E-2N | NL300 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Medium | |
| 032866 | VNMG160404E-2N | NL920 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Medium | |
| 032867 | VNMG160408E-2N | NL250 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Medium | |
| 032868 | VNMG160408E-2N | NL300 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Medium | |
| 032869 | VNMG160408E-2N | NL920 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Medium |
For Toolholders External: see pages C158 - C160 | Internal: see page C161
VNMG
d 3J Geometry m 35° I
r s h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 032873 | VNMG160404E-3J | SP4019 | 9,53 | 16,60 | 4,76 | 0,40 | 3,81 | Medium | |
| 032874 | VNMG160408E-3J | SP4019 | 9,53 | 16,60 | 4,76 | 0,80 | 3,81 | Medium |
For Toolholders External: see pages C158 - C160 | Internal: see page C161
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
