SVUB 93° D
A
f
L
2
L
1

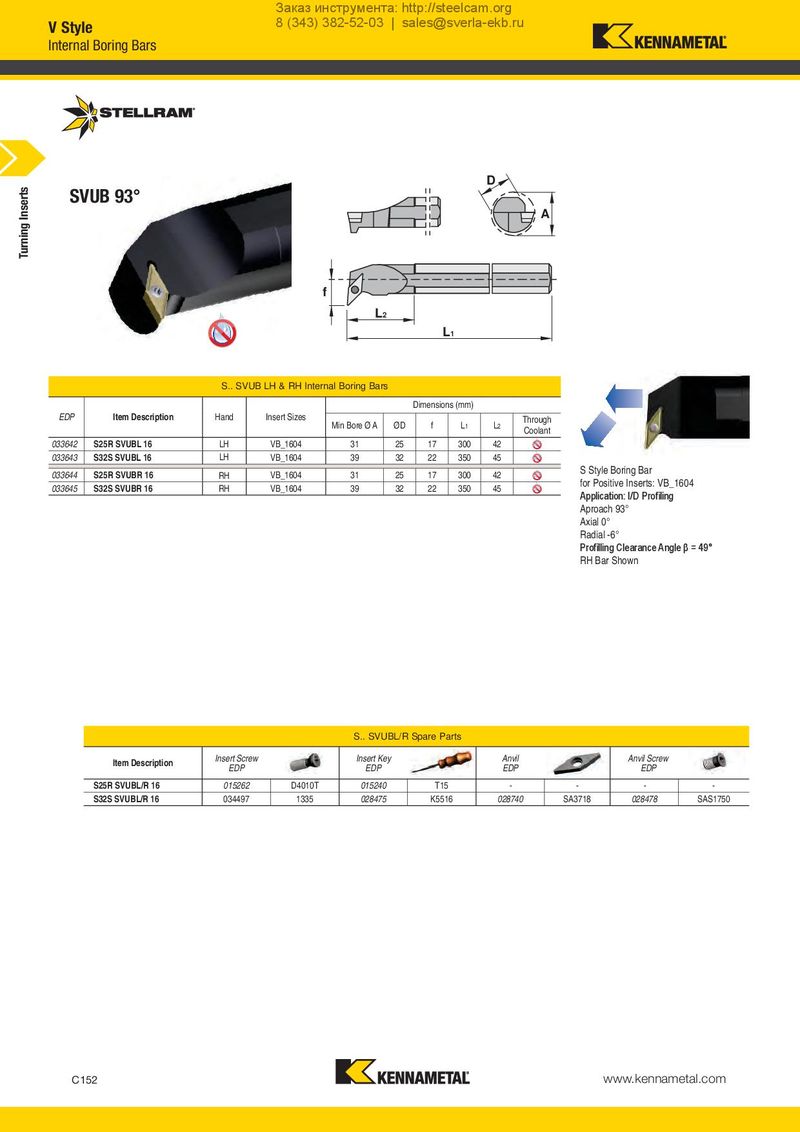

S.. SVUB LH & RH Internal Boring Bars Dimensions (mm)
EDP Item Description Hand Insert Sizes
| MinBoreØA | ØD | f | L1 | L2 | |||||
| 033642 | S25R SVUBL 16 | LH | VB_1604 | 31 | 25 | 17 | 300 | 42 | |
| 033643 | S32S SVUBL 16 | LH | VB_1604 | 39 | 32 | 22 | 350 | 45 | |
| 033644 | S25R SVUBR 16 | RH | VB_1604 | 31 | 25 | 17 | 300 | 42 | |
| 033645 | S32S SVUBR 16 | RH | VB_1604 | 39 | 32 | 22 | 350 | 45 |
Through Coolant
S Style Boring Bar
for Positive Inserts: VB_1604
Application: I/D Profiling
Aproach 93°
Axial 0°
Radial -6°
Profilling Clearance Angle β = 49°
RH Bar Shown
| S.. SVUBL/ | R Spare Parts | |||||||
| Item Description | Insert Screw EDP | Insert Key EDP | Anvil EDP | Anvil Screw EDP | ||||
| S25R SVUBL/R 16 | 015262 | D4010T | 015240 | T15 | - | - | - | - |
| S32S SVUBL/R 16 | 034497 | 1335 | 028475 | K5516 | 028740 | SA3718 | 028478 | SAS1750 |
