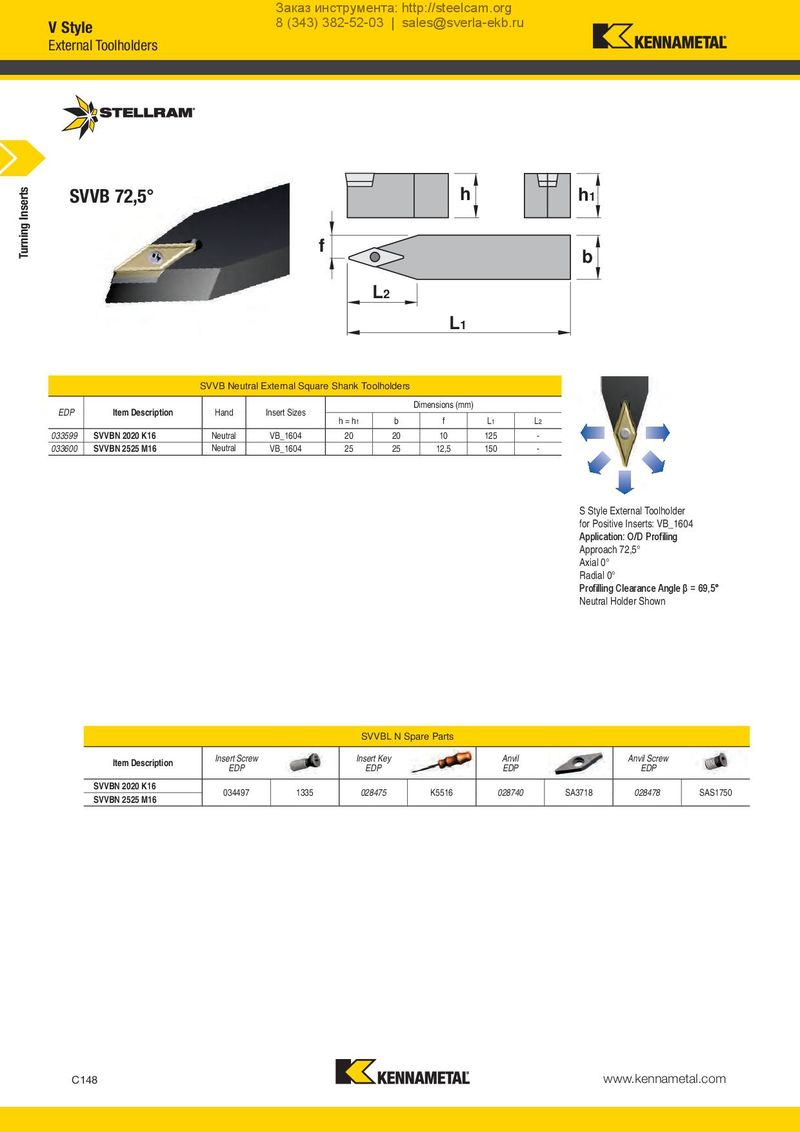

SVVB 72,5°
f
L2
h
L1
h
1
b
SVVB Neutral External Square Shank Toolholders Dimensions (mm)
EDP Item Description Hand Insert Sizes
| h = h 1 | b | f | L1 | L2 | ||||
| 033599 | SVVBN 2020 K16 | Neutral | VB_1604 | 20 | 20 | 10 | 125 | - |
| 033600 | SVVBN 2525 M16 | Neutral | VB_1604 | 25 | 25 | 12,5 | 150 | - |
S Style External Toolholder
for Positive Inserts: VB_1604
Application: O/D Profiling
Approach 72,5°
Axial 0°
Radial 0°
Profilling Clearance Angle β = 69,5°
Neutral Holder Shown
| SVVBL N | Spare Parts | |||||||
| Item Description | Insert Screw EDP | Insert Key EDP | Anvil EDP | Anvil Screw EDP | ||||
| SVVBN 2020 K16 SVVBN 2525 M16 | 034497 | 1335 | 028475 | K5516 | 028740 | SA3718 | 028478 | SAS1750 |
