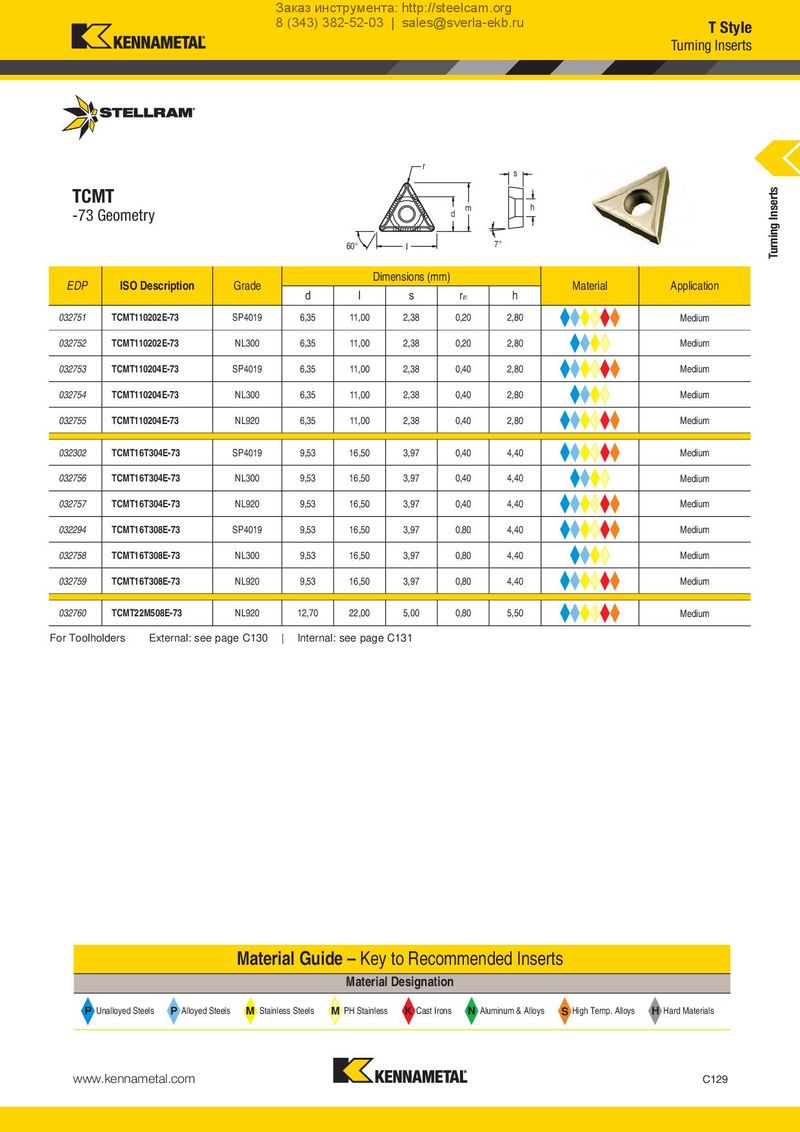

| TCM -73 | T Geometry | 60° | r I | m d | 7° s h | ||||
| EDP | ISO Description | Grade | d | Di I | mensions(m s | m) r | h | Material | Application |
| 032751 | TCMT110202E-73 | SP4019 | 6,35 | 11,00 | 2,38 | 0,20 | 2,80 | Medium | |
| 032752 | TCMT110202E-73 | NL300 | 6,35 | 11,00 | 2,38 | 0,20 | 2,80 | Medium | |
| 032753 | TCMT110204E-73 | SP4019 | 6,35 | 11,00 | 2,38 | 0,40 | 2,80 | Medium | |
| 032754 | TCMT110204E-73 | NL300 | 6,35 | 11,00 | 2,38 | 0,40 | 2,80 | Medium | |
| 032755 | TCMT110204E-73 | NL920 | 6,35 | 11,00 | 2,38 | 0,40 | 2,80 | Medium | |
| 032302 | TCMT16T304E-73 | SP4019 | 9,53 | 16,50 | 3,97 | 0,40 | 4,40 | Medium | |
| 032756 | TCMT16T304E-73 | NL300 | 9,53 | 16,50 | 3,97 | 0,40 | 4,40 | Medium | |
| 032757 | TCMT16T304E-73 | NL920 | 9,53 | 16,50 | 3,97 | 0,40 | 4,40 | Medium | |
| 032294 | TCMT16T308E-73 | SP4019 | 9,53 | 16,50 | 3,97 | 0,80 | 4,40 | Medium | |
| 032758 | TCMT16T308E-73 | NL300 | 9,53 | 16,50 | 3,97 | 0,80 | 4,40 | Medium | |
| 032759 | TCMT16T308E-73 | NL920 | 9,53 | 16,50 | 3,97 | 0,80 | 4,40 | Medium | |
| 032760 | TCMT22M508E-73 | NL920 | 12,70 | 22,00 | 5,00 | 0,80 | 5,50 | Medium |
For Toolholders External: see page C130 | Internal: see page C131
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
