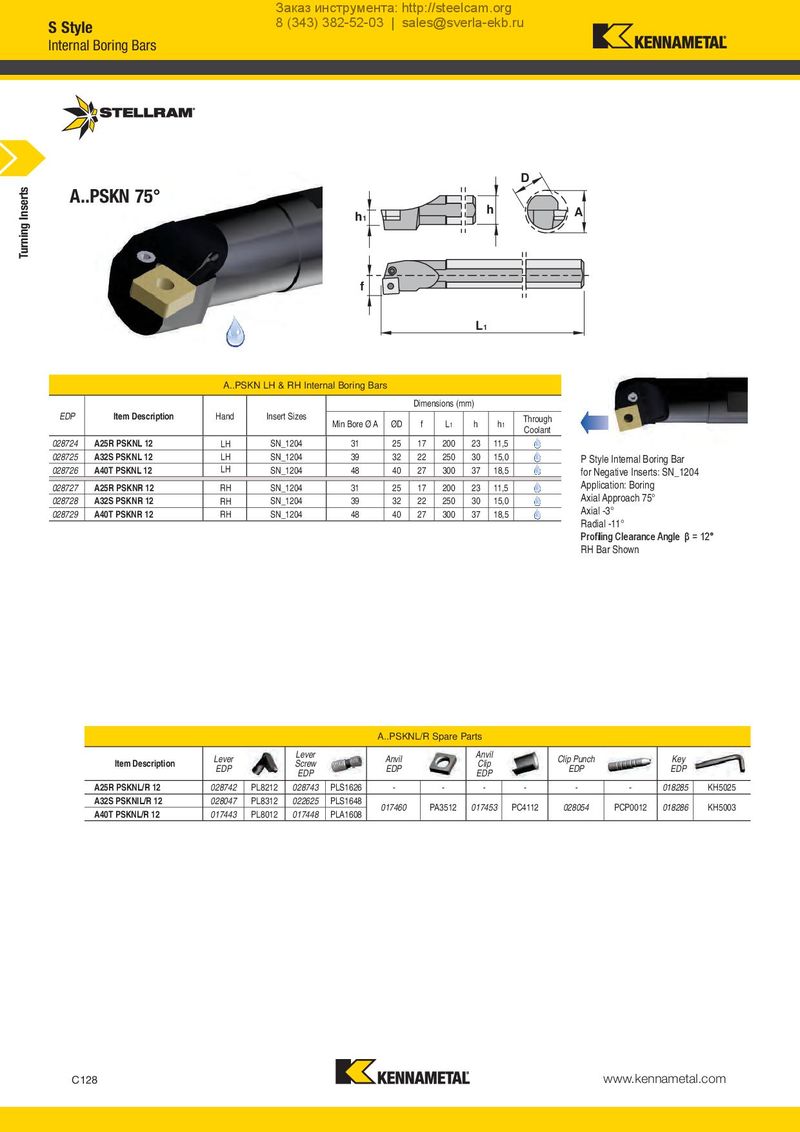

Каталог Stellram токарный инструмент - страница 129
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
A..PSKN 75°
h
1
D
h A
f
L
1
| A..PS | KN LH & RH Inte | rnal Boring Ba | rs | Dime | nsions (m | m) | |||||
| EDP | Item Description | Hand | Insert Sizes | MinBoreØA | ØD | f | L1 | h | h1 | Through Coolant | |
| 028724 | A25R PSKNL 12 | LH | SN1204 | 31 | 25 | 17 | 200 | 23 | 11,5 | ||
| 028725 | A32S PSKNL 12 | LH | SN1204 | 39 | 32 | 22 | 250 | 30 | 15,0 | P Style Internal Boring Bar | |
| 028726 | A40T PSKNL 12 | LH | SN1204 | 48 | 40 | 27 | 300 | 37 | 18,5 | for Negative Inserts: SN1204 | |
| 028727 | A25R PSKNR 12 | RH | SN1204 | 31 | 25 | 17 | 200 | 23 | 11,5 | Application: Boring | |
| 028728 | A32S PSKNR 12 | RH | SN1204 | 39 | 32 | 22 | 250 | 30 | 15,0 | Axial Approach 75° | |
| 028729 | A40T PSKNR 12 | RH | SN1204 | 48 | 40 | 27 | 300 | 37 | 18,5 | Axial -3° Radial -11° Profiling Clearance Angle β = 12° RH Bar Shown |
| A..PSKNL | /R Spare P | arts | ||||||||||
| Item Description | Lever EDP | Lever Screw EDP | Anvil EDP | Anvil Clip EDP | Clip Punch EDP | Key EDP | ||||||
| A25R PSKNL/R 12 | 028742 | PL8212 | 028743 | PLS1626 | - | - | - | - | - | - | 018285 | KH5025 |
| A32S PSKNlL/R 12 A40T PSKNL/R 12 | 028047 017443 | PL8312 PL8012 | 022625 017448 | PLS1648 PLA1608 | 017460 | PA3512 | 017453 | PC4112 | 028054 | PCP0012 | 018286 | KH5003 |
