DSRN 75°

D 2

S f1 l1

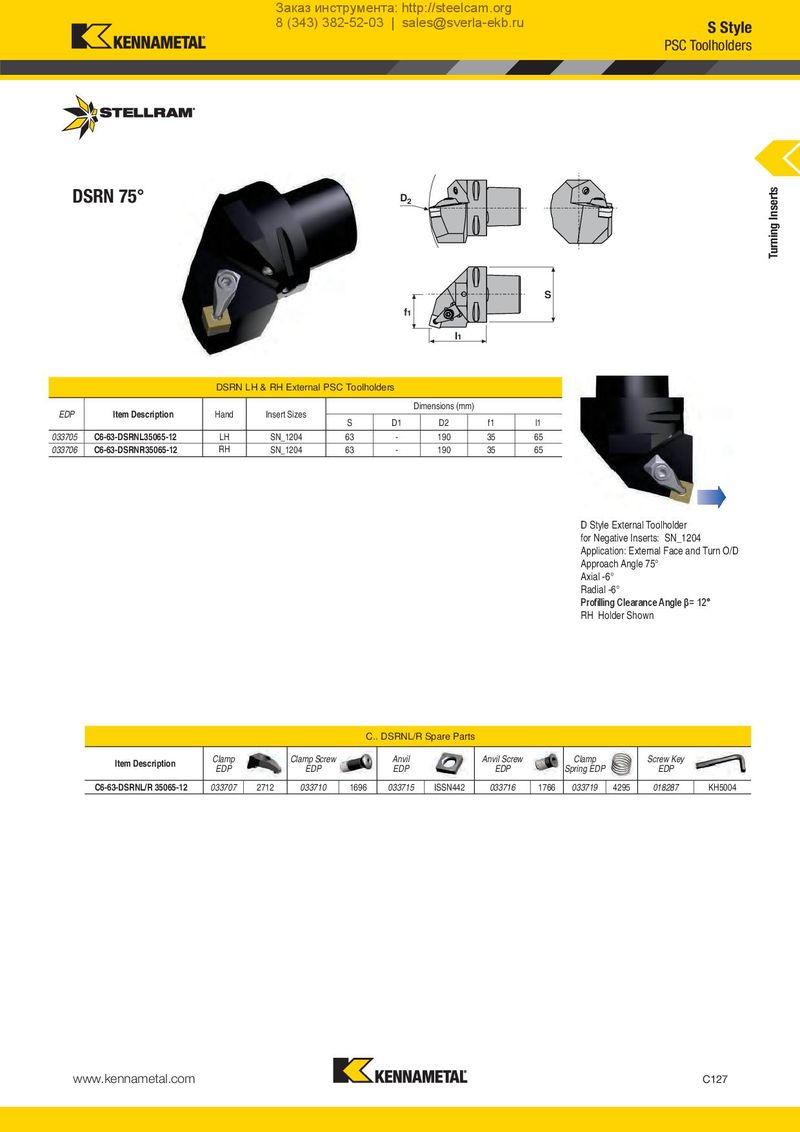

DSRN LH & RH External PSC Toolholders Dimensions (mm)

EDP Item Description Hand Insert Sizes

SD1D2f1l1
033705C6-63-DSRNL35065-12LHSN_120463-1903565
033706C6-63-DSRNR35065-12RHSN_120463-1903565

D Style External Toolholder

for Negative Inserts: SN_1204

Application: External Face and Turn O/D

Approach Angle 75°

Axial -6°

Radial -6°

Profilling Clearance Angle β= 12°

RH Holder Shown

C.. DSRNL/R Spare Parts

Item DescriptionClamp Clamp Screw Anvil Anvil Screw Clamp Screw Key
EDPEDPEDP EDPSpring EDPEDP
C6-63-DSRNL/R 35065-1203370727120337101696033715ISSN44203371617660337194295018287KH5004
