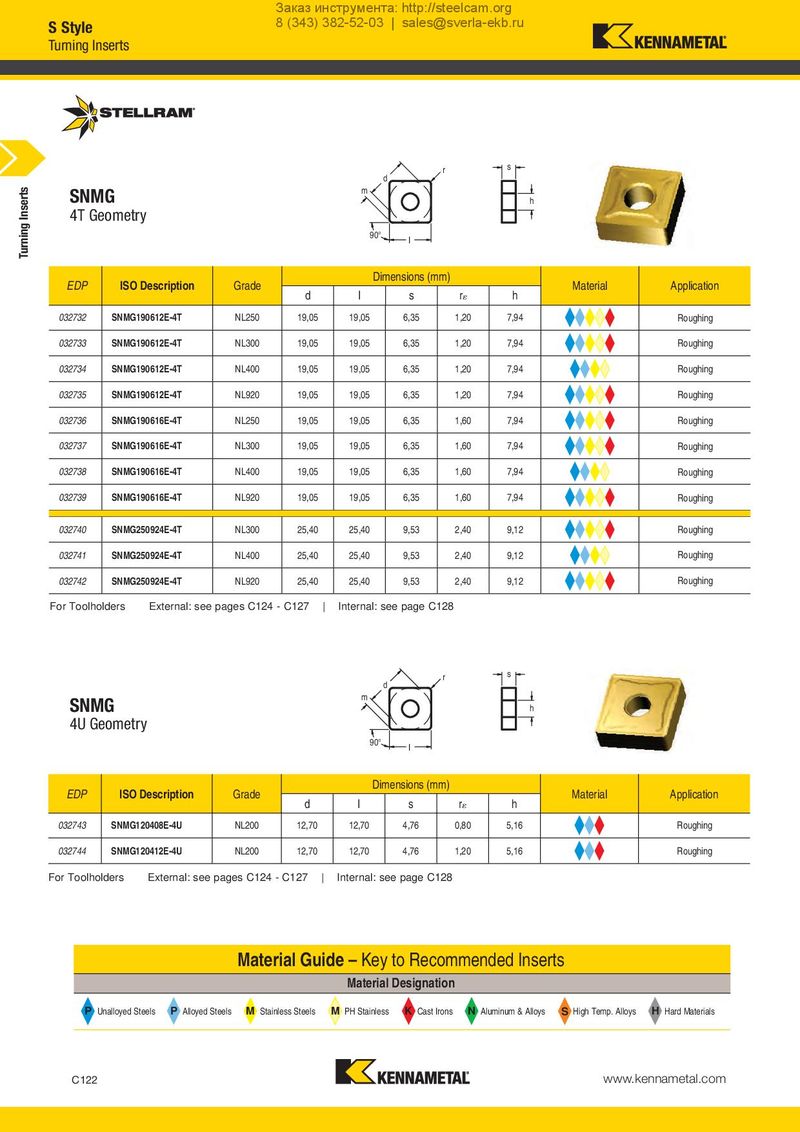

d SNMG m

4T Geometry

90°

I

r s h

EDP	ISO Description	Grade		Dim	ensions(m	m)		Material	Application
			d	I	s	r	h
032732	SNMG190612E-4T	NL250	19,05	19,05	6,35	1,20	7,94		Roughing
032733	SNMG190612E-4T	NL300	19,05	19,05	6,35	1,20	7,94		Roughing
032734	SNMG190612E-4T	NL400	19,05	19,05	6,35	1,20	7,94		Roughing
032735	SNMG190612E-4T	NL920	19,05	19,05	6,35	1,20	7,94		Roughing
032736	SNMG190616E-4T	NL250	19,05	19,05	6,35	1,60	7,94		Roughing
032737	SNMG190616E-4T	NL300	19,05	19,05	6,35	1,60	7,94		Roughing
032738	SNMG190616E-4T	NL400	19,05	19,05	6,35	1,60	7,94		Roughing
032739	SNMG190616E-4T	NL920	19,05	19,05	6,35	1,60	7,94		Roughing
032740	SNMG250924E-4T	NL300	25,40	25,40	9,53	2,40	9,12		Roughing
032741	SNMG250924E-4T	NL400	25,40	25,40	9,53	2,40	9,12		Roughing
032742	SNMG250924E-4T	NL920	25,40	25,40	9,53	2,40	9,12		Roughing

For Toolholders External: see pages C124 - C127 | Internal: see page C128

d SNMG m

4U Geometry

90°

I

r s h

EDP	ISO Description	Grade	d	Dim I	ensions(m s	m) r	h	Material	Application
032743	SNMG120408E-4U	NL200	12,70	12,70	4,76	0,80	5,16		Roughing
032744	SNMG120412E-4U	NL200	12,70	12,70	4,76	1,20	5,16		Roughing

For Toolholders External: see pages C124 - C127 | Internal: see page C128

		Material Gu	ide –Keyto Recommended Inserts Material Designation
P Unalloyed Steels	P Alloyed Steels	M Stainless Steels	M K N S H PH Stainless Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons
