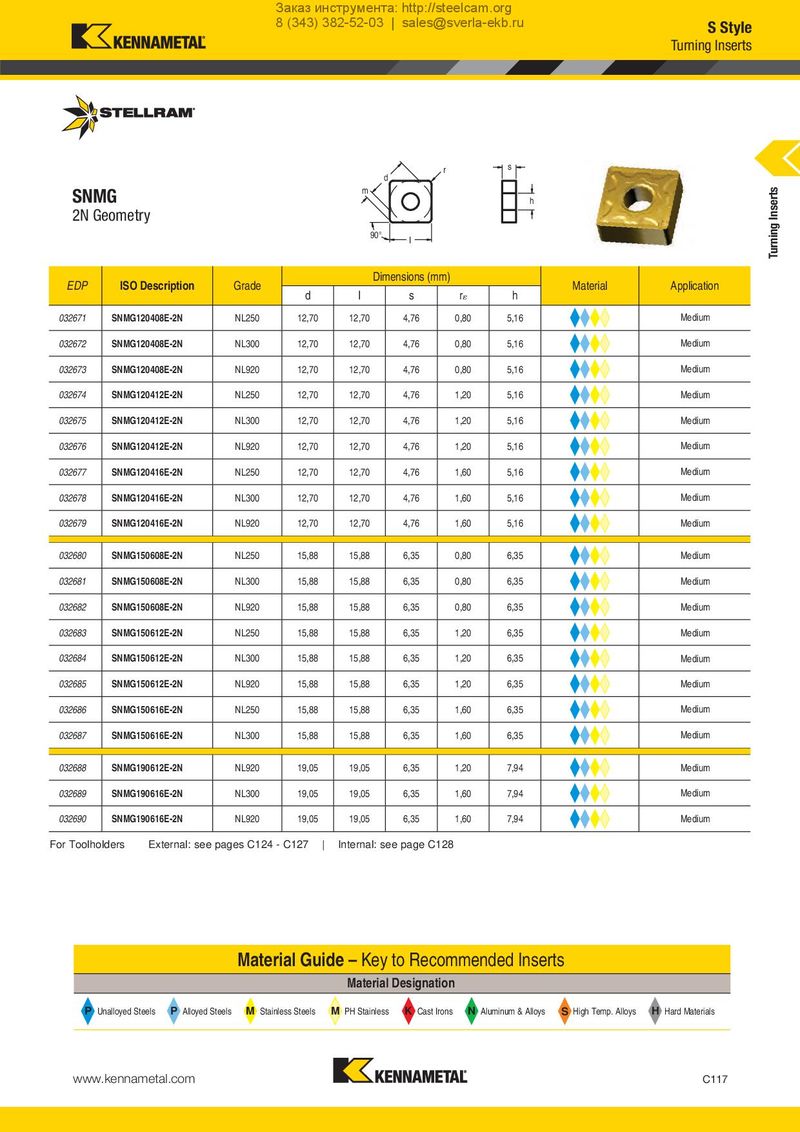

d SNMG m
2N Geometry
90°
I
r s h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032671 | SNMG120408E-2N | NL250 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Medium | |
| 032672 | SNMG120408E-2N | NL300 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Medium | |
| 032673 | SNMG120408E-2N | NL920 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Medium | |
| 032674 | SNMG120412E-2N | NL250 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Medium | |
| 032675 | SNMG120412E-2N | NL300 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Medium | |
| 032676 | SNMG120412E-2N | NL920 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Medium | |
| 032677 | SNMG120416E-2N | NL250 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Medium | |
| 032678 | SNMG120416E-2N | NL300 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Medium | |
| 032679 | SNMG120416E-2N | NL920 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Medium | |
| 032680 | SNMG150608E-2N | NL250 | 15,88 | 15,88 | 6,35 | 0,80 | 6,35 | Medium | |
| 032681 | SNMG150608E-2N | NL300 | 15,88 | 15,88 | 6,35 | 0,80 | 6,35 | Medium | |
| 032682 | SNMG150608E-2N | NL920 | 15,88 | 15,88 | 6,35 | 0,80 | 6,35 | Medium | |
| 032683 | SNMG150612E-2N | NL250 | 15,88 | 15,88 | 6,35 | 1,20 | 6,35 | Medium | |
| 032684 | SNMG150612E-2N | NL300 | 15,88 | 15,88 | 6,35 | 1,20 | 6,35 | Medium | |
| 032685 | SNMG150612E-2N | NL920 | 15,88 | 15,88 | 6,35 | 1,20 | 6,35 | Medium | |
| 032686 | SNMG150616E-2N | NL250 | 15,88 | 15,88 | 6,35 | 1,60 | 6,35 | Medium | |
| 032687 | SNMG150616E-2N | NL300 | 15,88 | 15,88 | 6,35 | 1,60 | 6,35 | Medium | |
| 032688 | SNMG190612E-2N | NL920 | 19,05 | 19,05 | 6,35 | 1,20 | 7,94 | Medium | |
| 032689 | SNMG190616E-2N | NL300 | 19,05 | 19,05 | 6,35 | 1,60 | 7,94 | Medium | |
| 032690 | SNMG190616E-2N | NL920 | 19,05 | 19,05 | 6,35 | 1,60 | 7,94 | Medium |
For Toolholders External: see pages C124 - C127 | Internal: see page C128
| Material Gu | ide –Keyto Recommended Inserts Material Designation | ||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M K N S H PH Stainless Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
