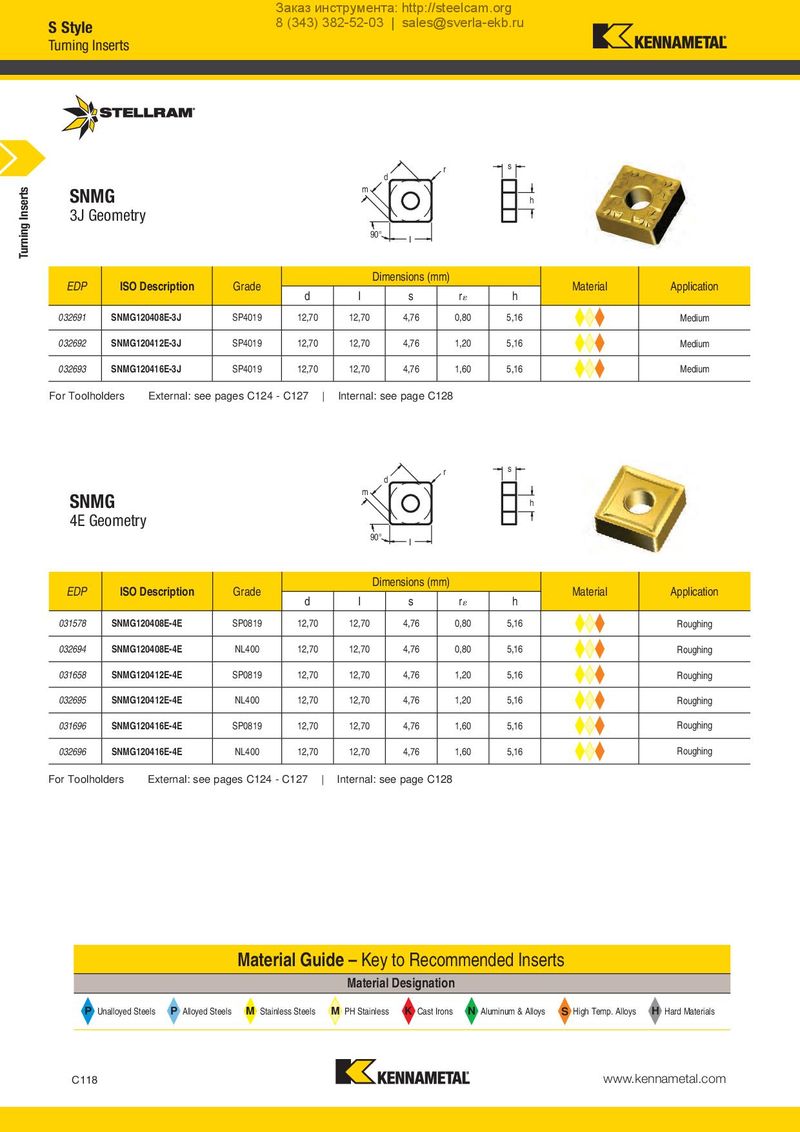

d SNMG m

3J Geometry

90°

I

r s h

EDP	ISO Description	Grade	d	Dim I	ensions(m s	m) r	h	Material	Application
032691	SNMG120408E-3J	SP4019	12,70	12,70	4,76	0,80	5,16		Medium
032692	SNMG120412E-3J	SP4019	12,70	12,70	4,76	1,20	5,16		Medium
032693	SNMG120416E-3J	SP4019	12,70	12,70	4,76	1,60	5,16		Medium

For Toolholders External: see pages C124 - C127 | Internal: see page C128

d SNMG m

4E Geometry

90°

I

r s h

EDP	ISO Description	Grade	d	Dim I	ensions(m s	m) r	h	Material	Application
031578	SNMG120408E-4E	SP0819	12,70	12,70	4,76	0,80	5,16		Roughing
032694	SNMG120408E-4E	NL400	12,70	12,70	4,76	0,80	5,16		Roughing
031658	SNMG120412E-4E	SP0819	12,70	12,70	4,76	1,20	5,16		Roughing
032695	SNMG120412E-4E	NL400	12,70	12,70	4,76	1,20	5,16		Roughing
031696	SNMG120416E-4E	SP0819	12,70	12,70	4,76	1,60	5,16		Roughing
032696	SNMG120416E-4E	NL400	12,70	12,70	4,76	1,60	5,16		Roughing

For Toolholders External: see pages C124 - C127 | Internal: see page C128

Material Guide – Key to Recommended Inserts

Material Designation

P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
