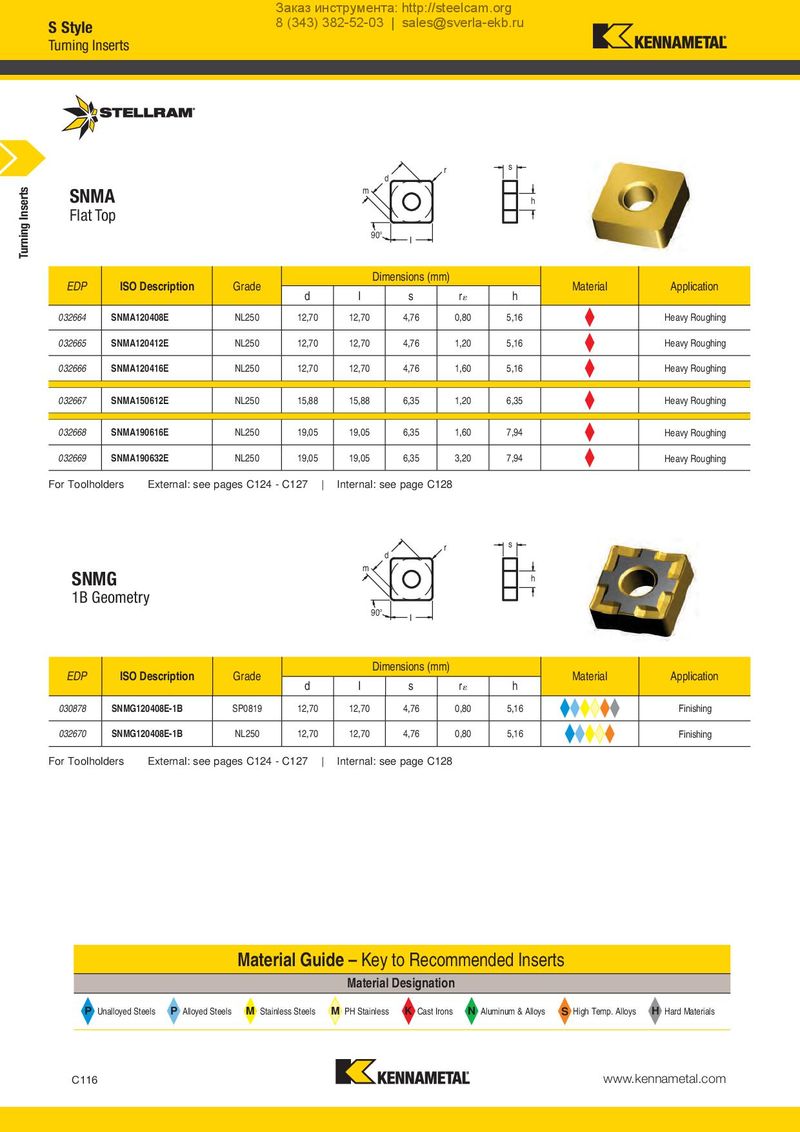

d SNMA m

Flat Top

90°

I

r s h

EDP	ISO Description	Grade		Di	mensions(m	m)		Material	Application
			d	I	s	r	h
032664	SNMA120408E	NL250	12,70	12,70	4,76	0,80	5,16		Heavy Roughing
032665	SNMA120412E	NL250	12,70	12,70	4,76	1,20	5,16		Heavy Roughing
032666	SNMA120416E	NL250	12,70	12,70	4,76	1,60	5,16		Heavy Roughing
032667	SNMA150612E	NL250	15,88	15,88	6,35	1,20	6,35		Heavy Roughing
032668	SNMA190616E	NL250	19,05	19,05	6,35	1,60	7,94		Heavy Roughing
032669	SNMA190632E	NL250	19,05	19,05	6,35	3,20	7,94		Heavy Roughing

For Toolholders External: see pages C124 - C127 | Internal: see page C128

d SNMG m

1B Geometry

90°

I

r s h

EDP	ISO Description	Grade	d	Dim I	ensions (m s	m) r	h	Material	Application
030878	SNMG120408E-1B	SP0819	12,70	12,70	4,76	0,80	5,16		Finishing
032670	SNMG120408E-1B	NL250	12,70	12,70	4,76	0,80	5,16		Finishing

For Toolholders External: see pages C124 - C127 | Internal: see page C128

		Material Gu	ide –Keyto Recommended Inserts Material Designation
P Unalloyed Steels	P Alloyed Steels	M Stainless Steels	M K N S H PH Stainless Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons
