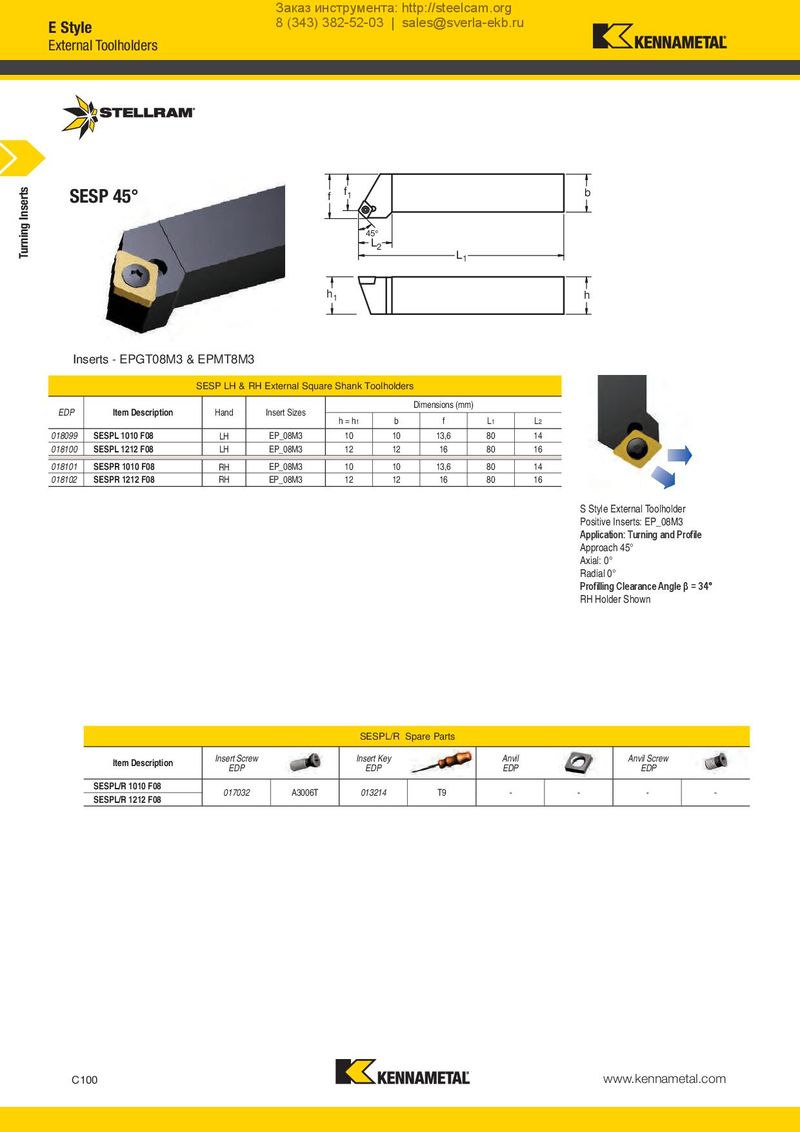

SESP 45° f b
f 1
45°
L
2
h
1
L
1
h
Inserts - EPGT08M3 & EPMT8M3
| EDP | Item Description | SESP LH & Hand | RH External Squa Insert Sizes | re Shank To h = h1 | olholders D b | imensions (mm f | ) L1 | L2 |
| 018099 | SESPL 1010 F08 | LH | EP08M3 | 10 | 10 | 13,6 | 80 | 14 |
| 018100 | SESPL 1212 F08 | LH | EP08M3 | 12 | 12 | 16 | 80 | 16 |
| 018101 | SESPR 1010 F08 | RH | EP08M3 | 10 | 10 | 13,6 | 80 | 14 |
| 018102 | SESPR 1212 F08 | RH | EP08M3 | 12 | 12 | 16 | 80 | 16 |
S Style External Toolholder
Positive Inserts: EP_08M3
Application: Turning and Profile
Approach 45°
Axial: 0°
Radial 0°
Profilling Clearance Angle β = 34°
RH Holder Shown
| SESPL/R | Spare Parts | |||||||
| Item Description | Insert Screw EDP | Insert Key EDP | Anvil EDP | Anvil Screw EDP | ||||
| SESPL/R 1010 F08 SESPL/R 1212 F08 | 017032 | A3006T | 013214 | T9 | - | - | - | - |
