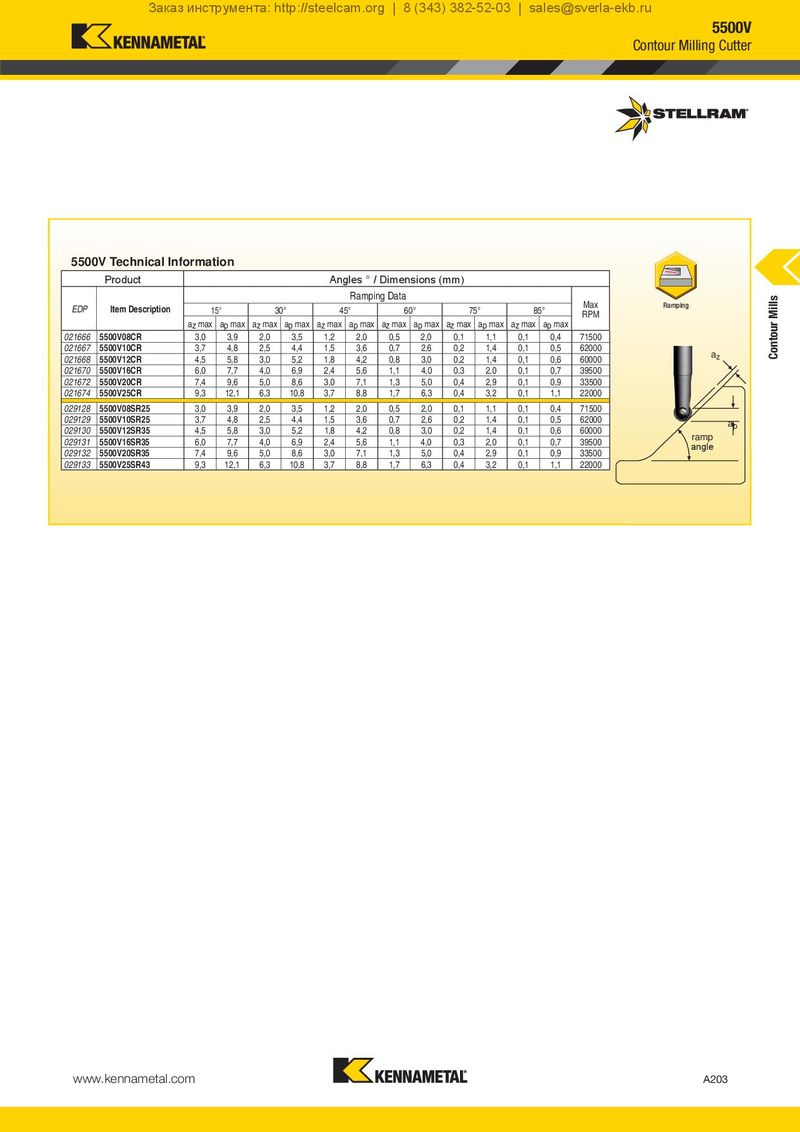

5500V Technical Information
Product Angles ° / Dimensions (mm)
Ramping Data
EDP Item Description Max Ramping
| 15° | 30° | 45° | 60° | 75° | 85° | RPM | |
| az max ap max az max ap max az max ap max az max ap max az max ap max az max ap max |
| 021666 | 5500V08CR | 3,0 | 3,9 | 2,0 | 3,5 | 1,2 | 2,0 | 0,5 | 2,0 | 0,1 | 1,1 | 0,1 | 0,4 | 71500 |
| 021667 | 5500V10CR | 3,7 | 4,8 | 2,5 | 4,4 | 1,5 | 3,6 | 0,7 | 2,6 | 0,2 | 1,4 | 0,1 | 0,5 | 62000 |
| 021668 | 5500V12CR | 4,5 | 5,8 | 3,0 | 5,2 | 1,8 | 4,2 | 0,8 | 3,0 | 0,2 | 1,4 | 0,1 | 0,6 | a 60000 |
| z | ||||||||||||||
| 021670 | 5500V16CR | 6,0 | 7,7 | 4,0 | 6,9 | 2,4 | 5,6 | 1,1 | 4,0 | 0,3 | 2,0 | 0,1 | 0,7 | 39500 |
| 021672 | 5500V20CR | 7,4 | 9,6 | 5,0 | 8,6 | 3,0 | 7,1 | 1,3 | 5,0 | 0,4 | 2,9 | 0,1 | 0,9 | 33500 |
| 021674 | 5500V25CR | 9,3 | 12,1 | 6,3 | 10,8 | 3,7 | 8,8 | 1,7 | 6,3 | 0,4 | 3,2 | 0,1 | 1,1 | 22000 |
| 029128 | 5500V08SR25 | 3,0 | 3,9 | 2,0 | 3,5 | 1,2 | 2,0 | 0,5 | 2,0 | 0,1 | 1,1 | 0,1 | 0,4 | 71500 |
| 029129 | 5500V10SR25 | 3,7 | 4,8 | 2,5 | 4,4 | 1,5 | 3,6 | 0,7 | 2,6 | 0,2 | 1,4 | 0,1 | 0,5 | 62000 |
| a | ||||||||||||||
| 029130 | 5500V12SR35 | 4,5 | 5,8 | 3,0 | 5,2 | 1,8 | 4,2 | 0,8 | 3,0 | 0,2 | 1,4 | 0,1 | 0,6 | p 60000 |
| 029131 | 5500V16SR35 | 6,0 | 7,7 | 4,0 | 6,9 | 2,4 | 5,6 | 1,1 | 4,0 | 0,3 | 2,0 | 0,1 | 0,7 | ramp 39500 |
| angle | ||||||||||||||
| 029132 | 5500V20SR35 | 7,4 | 9,6 | 5,0 | 8,6 | 3,0 | 7,1 | 1,3 | 5,0 | 0,4 | 2,9 | 0,1 | 0,9 | 33500 |
| 029133 | 5500V25SR43 | 9,3 | 12,1 | 6,3 | 10,8 | 3,7 | 8,8 | 1,7 | 6,3 | 0,4 | 3,2 | 0,1 | 1,1 | 22000 |
