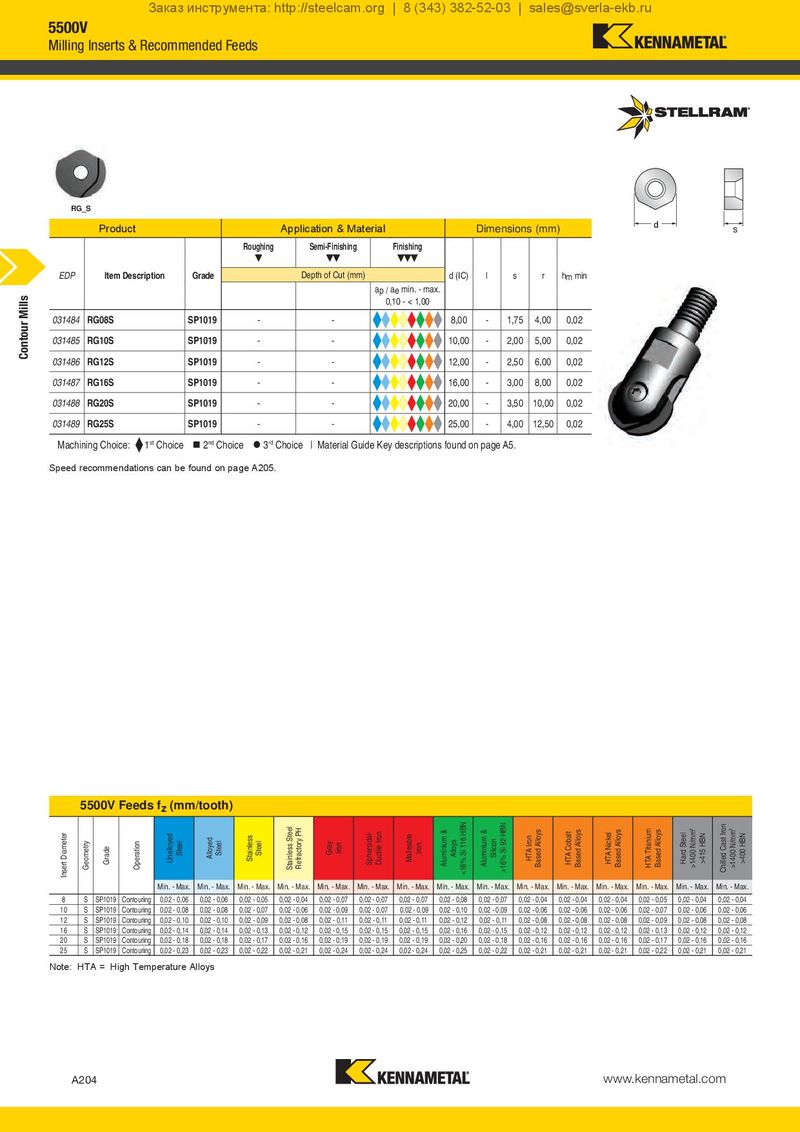

Каталог Stellram фрез со сменными пластинами - страница 205
Навигация
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram токарный инструмент
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram материалы и сплавы
RG_S
| Product | A | pplication & Mate | rial | Dime | nsion | s (mm | ) | |||
| Roughing | Semi-Finishing | Finishing | ||||||||
| EDP | Item Description | Grade | Depth of Cut(mm) | d (IC) | l | s | r | hm min | ||
| ap / ae min. - max. 0,10 - < 1,00 | ||||||||||
| 031484 | RG08S | SP1019 | - | - | 8,00 | - | 1,75 | 4,00 | 0,02 | |
| 031485 | RG10S | SP1019 | - | - | 10,00 | - | 2,00 | 5,00 | 0,02 | |
| 031486 | RG12S | SP1019 | - | - | 12,00 | - | 2,50 | 6,00 | 0,02 | |
| 031487 | RG16S | SP1019 | - | - | 16,00 | - | 3,00 | 8,00 | 0,02 | |
| 031488 | RG20S | SP1019 | - | - | 20,00 | - | 3,50 | 10,00 | 0,02 | |
| 031489 | RG25S | SP1019 | - | - | 25,00 | - | 4,00 | 12,50 | 0,02 |
Machining Choice: 1st Choice 2nd Choice 3rd Choice | Material Guide Key descriptions found on page A5. Speed recommendations can be found on page A205.
5500V Feeds fz (mm/tooth)
Alloyed Steel Gray Iron Spheroidal- Ductile Iron Hard Steel >1400 N/mm Stainless Steel Refractory PH Chilled Cast Iron >1400 N/mm Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max. Min. - Max.
| 8 | S SP1019 | Contouring | 0,02 - 0,06 | 0,02 - 0,06 | 0,02 - 0,05 | 0,02 - 0,04 | 0,02 - 0,07 | 0,02 - 0,07 | 0,02 - 0,07 | 0,02 - 0,08 | 0,02 - 0,07 | 0,02 - 0,04 | 0,02 - 0,04 | 0,02 - 0,04 | 0,02 - 0,05 | 0,02 - 0,04 | 0,02 - 0,04 |
| 10 | S SP1019 | Contouring | 0,02 - 0,08 | 0,02 - 0,08 | 0,02 - 0,07 | 0,02 - 0,06 | 0,02 - 0,09 | 0,02 - 0,07 0,02 - 0,09 0,02 - 0,10 | 0,02 - 0,09 | 0,02 - 0,06 | 0,02 - 0,06 | 0,02 - 0,06 | 0,02 - 0,07 | 0,02 - 0,06 | 0,02 - 0,06 | ||
| 12 | S SP1019 | Contouring | 0,02 - 0,10 | 0,02 - 0,10 | 0,02 - 0,09 | 0,02 - 0,08 | 0,02 - 0,11 | 0,02 - 0,11 | 0,02 - 0,11 | 0,02 - 0,12 | 0,02 - 0,11 | 0,02 - 0,08 | 0,02 - 0,08 | 0,02 - 0,08 | 0,02 - 0,09 | 0,02 - 0,08 | 0,02 - 0,08 |
| 16 | S SP1019 | Contouring | 0,02 - 0,14 | 0,02 - 0,14 | 0,02 - 0,13 | 0,02 - 0,12 | 0,02 - 0,15 | 0,02 - 0,15 | 0,02 - 0,15 | 0,02 - 0,16 | 0,02 - 0,15 | 0,02 - 0,12 | 0,02 - 0,12 | 0,02 - 0,12 | 0,02 - 0,13 | 0,02 - 0,12 | 0,02 - 0,12 |
| 20 | S SP1019 | Contouring | 0,02 - 0,18 | 0,02 - 0,18 | 0,02 - 0,17 | 0,02 - 0,16 | 0,02 - 0,19 | 0,02 - 0,19 | 0,02 - 0,19 | 0,02 - 0,20 | 0,02 - 0,18 | 0,02 - 0,16 | 0,02 - 0,16 | 0,02 - 0,16 | 0,02 - 0,17 | 0,02 - 0,16 | 0,02 - 0,16 |
| 25 | S SP1019 | Contouring | 0,02 - 0,23 | 0,02 - 0,23 | 0,02 - 0,22 | 0,02 - 0,21 | 0,02 - 0,24 | 0,02 - 0,24 | 0,02 - 0,24 | 0,02 - 0,25 | 0,02 - 0,22 | 0,02 - 0,21 | 0,02 - 0,21 | 0,02 - 0,21 | 0,02 - 0,22 | 0,02 - 0,21 | 0,02 - 0,21 |
Note: HTA = High Temperature Alloys
