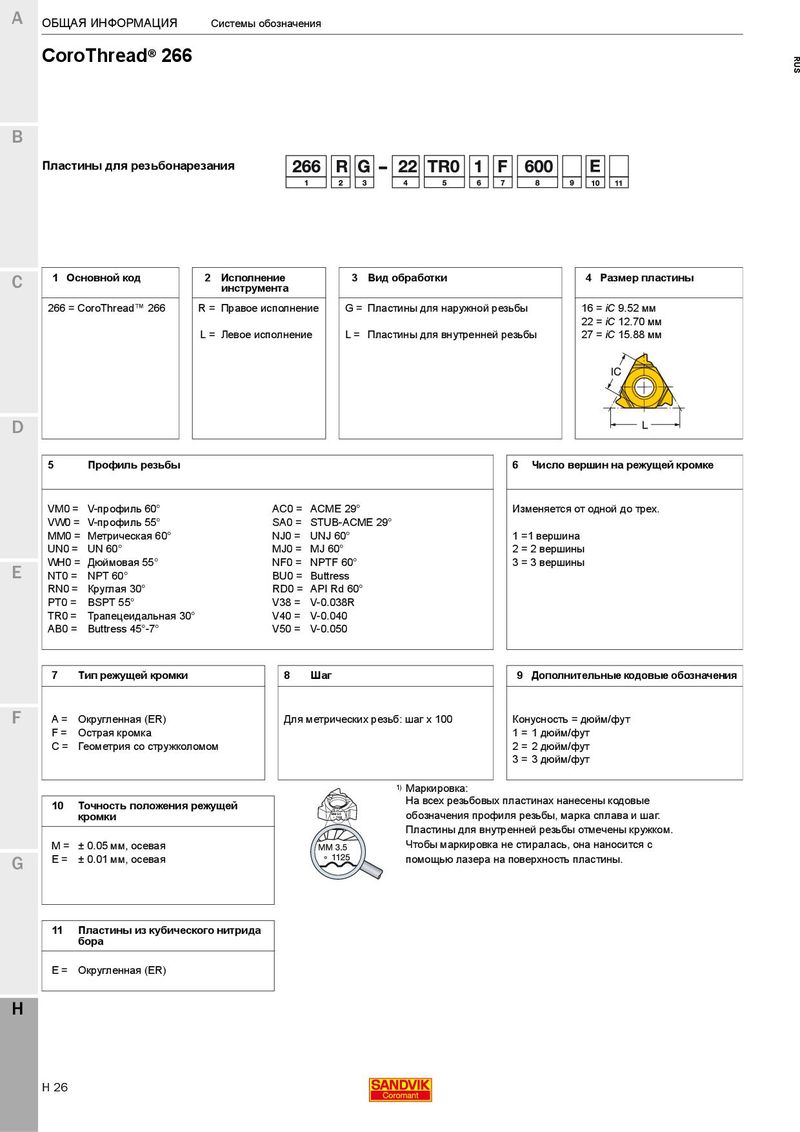

Каталог Sandvik токарные инструменты 2017 - страница 638

Предыдущая страница Следующая страница

Навигация

B

Пластины для резьбонарезания

C1Основной код2Исполнение3Вид обработки4Размер пластины
инструмента
266 = CoroThread™ 266R =Правое исполнениеG = Пластины для наружной резьбы16 = iC 9.52 мм
22 = iC 12.70 мм
L =Левое исполнениеL =Пластины для внутренней резьбы27 = iC 15.88 мм

D

5 Профиль резьбы 6 Число вершин на режущей кромке

VM0 = V-профиль 60°AC0 = ACME 29°Изменяется от одной до трех.
VW0 = V-профиль 55°SA0 = STUB-ACME 29°
MM0 =Метрическая 60°NJ0 = UNJ 60°1 =1 вершина
UN0 = UN 60°MJ0 = MJ 60°2 = 2 вершины
WH0 =Дюймовая 55°NF0 = NPTF 60°3 = 3 вершины
E NT0 = NPT 60°BU0 = Buttress
RN0 =Круглая 30°RD0 = API Rd 60°
PT0 = BSPT 55°V38 = V-0.038R
TR0 =Трапецеидальная 30°V40 = V-0.040

AB0 = Buttress 45°-7° V50 = V-0.050

7Тип режущей кромки8Шаг9Дополнительные кодовые обозначения
FA =Округленная (ER)Для метрических резьб: шаг х 100Конусность = дюйм/фут
F =Острая кромка1 = 1 дюйм/фут
C =Геометрия со стружколомом2 = 2 дюйм/фут

3 = 3 дюйм/фут 1) Маркировка: На всех резьбовых пластинах нанесены кодовые 10 Точность положения режущей

кромки обозначения профиля резьбы, марка сплава и шаг. Пластины для внутренней резьбы отмечены кружком. M = ± 0.05 мм, осевая Чтобы маркировка не стиралась, она наносится с

G E = ± 0.01 мм, осевая помощью лазера на поверхность пластины.

11 Пластины из кубического нитрида бора E = Округленная (ER)
