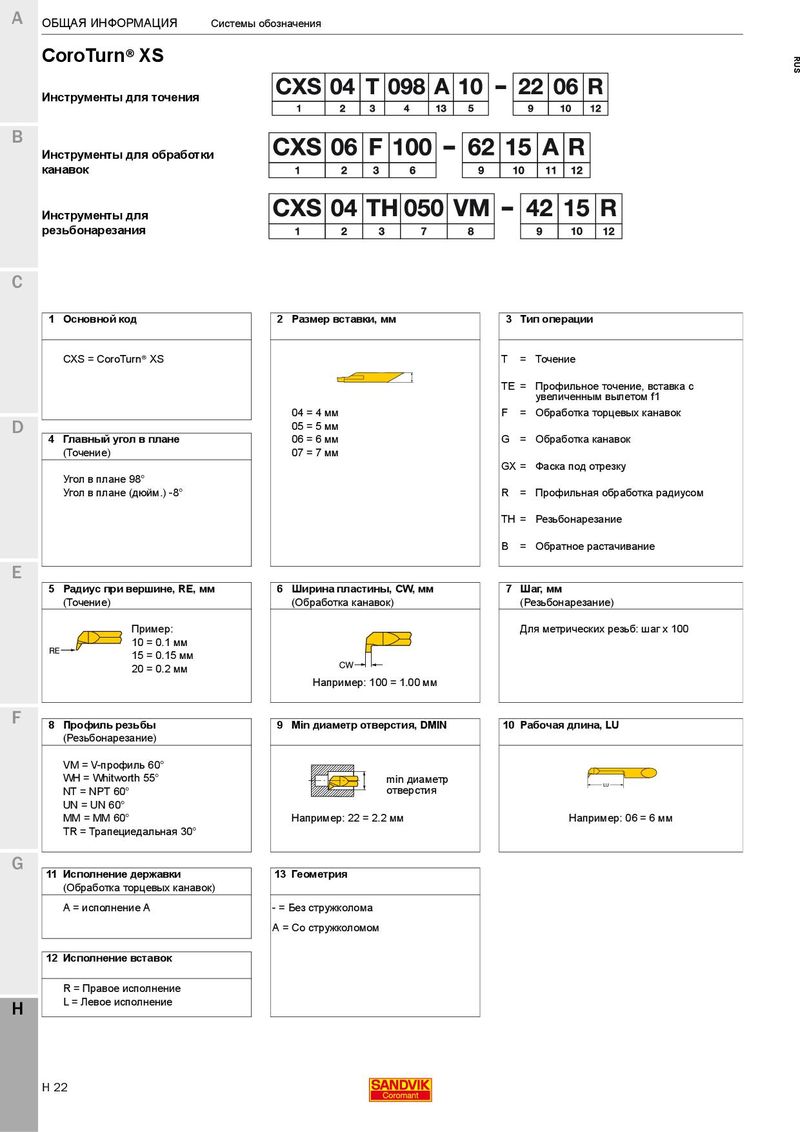

A ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения RUS CoroTurn®XS Инструменты для точения B Инструменты для обработки канавок Инструменты для резьбонарезания C 1 Основной код 2 Размер вставки, мм 3 Тип операции CXS = CoroTurn®XS T = Точение TE = Профильное точение, вставка с увеличенным вылетом f1 04 = 4 мм F = Обработка торцевых канавок D 05 = 5 мм 4 Главный угол в плане 06 = 6 мм G = Обработка канавок (Точение) 07 = 7 мм GX = Фаска под отрезку Угол в плане 98° Угол в плане (дюйм.) -8° R = Профильная обработка радиусом TH = Резьбонарезание B = Обратное растачивание E 5 Радиус при вершине, RE, мм 6 Ширина пластины, CW, мм 7 Шаг, мм (Точение) (Обработка канавок) (Резьбонарезание) Пример: Для метрических резьб: шаг х 100 10 = 0.1 мм 15 = 0.15 мм 20 = 0.2 мм Например: 100 = 1.00 мм F 8 Профиль резьбы 9 Min диаметр отверстия, DMIN 10 Рабочая длина, LU (Резьбонарезание) VM = V-профиль 60° WH = Whitworth 55° min диаметр NT = NPT 60° отверстия UN = UN 60° MM = MM 60° Например: 22 = 2.2 мм Например: 06 = 6 мм TR = Трапециедальная 30° G 11 Исполнение державки 13 Геометрия (Обработка торцевых канавок) A = исполнение A - = Без стружколома A = Со стружколомом 12 Исполнение вставок R = Правое исполнение L = Левое исполнение H ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения H 22
