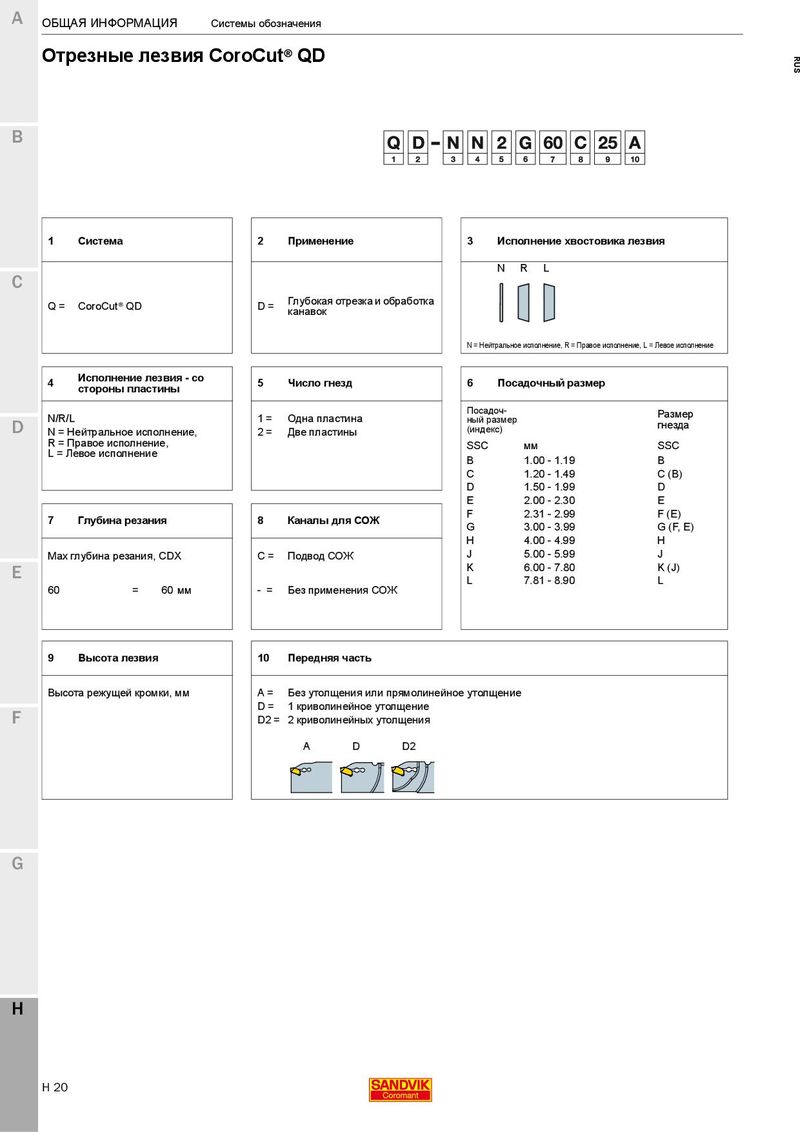

Каталог Sandvik токарные инструменты 2017 - страница 632

Предыдущая страница Следующая страница

Навигация

B

1Система2Применение
C
Глубокая отрезка и обработка
Q =CoroCut®QDD =

канавок

Исполнение лезвия - со

45Число гнезд
стороны пластины
N/R/L1 =Одна пластина
D
N = Нейтральное исполнение,2 =Две пластины
R = Правое исполнение,
L = Левое исполнение
7Глубина резания 8Каналы для СОЖ
Max глубина резания, CDXC =Подвод СОЖ
E
6060 мм = - =Без применения СОЖ

3 Исполнение хвостовика лезвия

N R L

N = Нейтральное исполнение, R = Правое исполнение, L = Левое исполнение

6 Посадочный размер Посадоч- Размер ный размер гнезда (индекс)

SSCммSSC
B1.00 - 1.19B
C1.20 - 1.49C (B)
D1.50 - 1.99D
E2.00 - 2.30E
F2.31 - 2.99F (E)
G3.00 - 3.99G (F, E)
H4.00 - 4.99H
J5.00 - 5.99J
K6.00 - 7.80K (J)
L7.81 - 8.90L
9Высота лезвия10Передняя часть
Высота режущей кромки, ммA =Без утолщения или прямолинейное утолщение
D =1 криволинейное утолщение
FD2 = 2 криволинейных утолщения

A D D2

G

H
