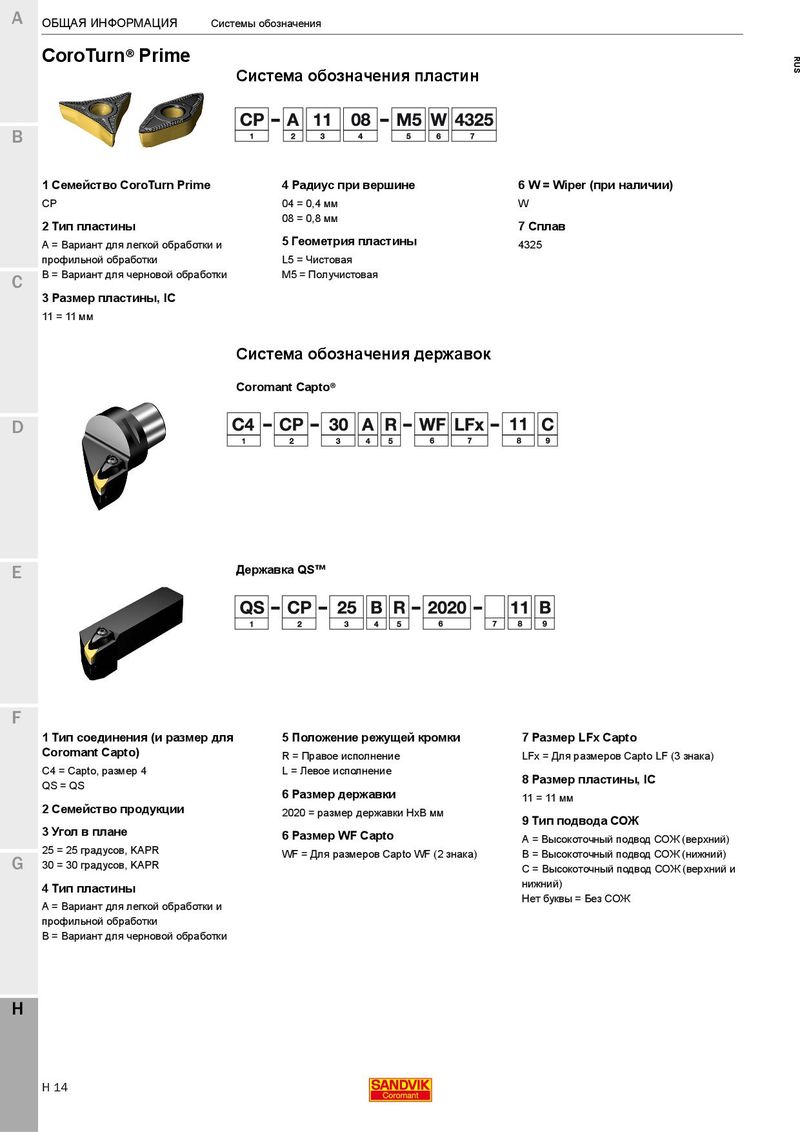

Система обозначения пластин

B

C

D

1 Семейство CoroTurn Prime4 Радиус при вершине6 W = Wiper (при наличии)
CP04 = 0,4 ммW
08 = 0,8 мм
2 Тип пластины7 Сплав
A = Вариант для легкой обработки и5 Геометрия пластины4325

профильной обработки L5 = Чистовая B = Вариант для черновой обработки M5 = Получистовая 3 Размер пластины, IC 11 = 11 мм

Система обозначения державок

Coromant Capto®

E Державка QS™

F

1 Тип соединения (и размер для5 Положение режущей кромки7 Размер LFх Capto
Coromant Capto)R = Правое исполнениеLFx = Для размеров Capto LF (3 знака)

C4 = Capto, размер 4 L = Левое исполнение 8 Размер пластины, IC QS = QS 6 Размер державки 11 = 11 мм

2 Семейство продукции 2020 = размер державки HxB мм 9 Тип подвода СОЖ 3 Угол в плане 6 Размер WF Capto A = Высокоточный подвод СОЖ (верхний)

25 = 25 градусов, KAPR WF = Для размеров Capto WF (2 знака) B = Высокоточный подвод СОЖ (нижний)

G 30 = 30 градусов, KAPR C = Высокоточный подвод СОЖ (верхний и 4 Тип пластины нижний) Нет буквы = Без СОЖ

A = Вариант для легкой обработки и профильной обработки B = Вариант для черновой обработки

H
