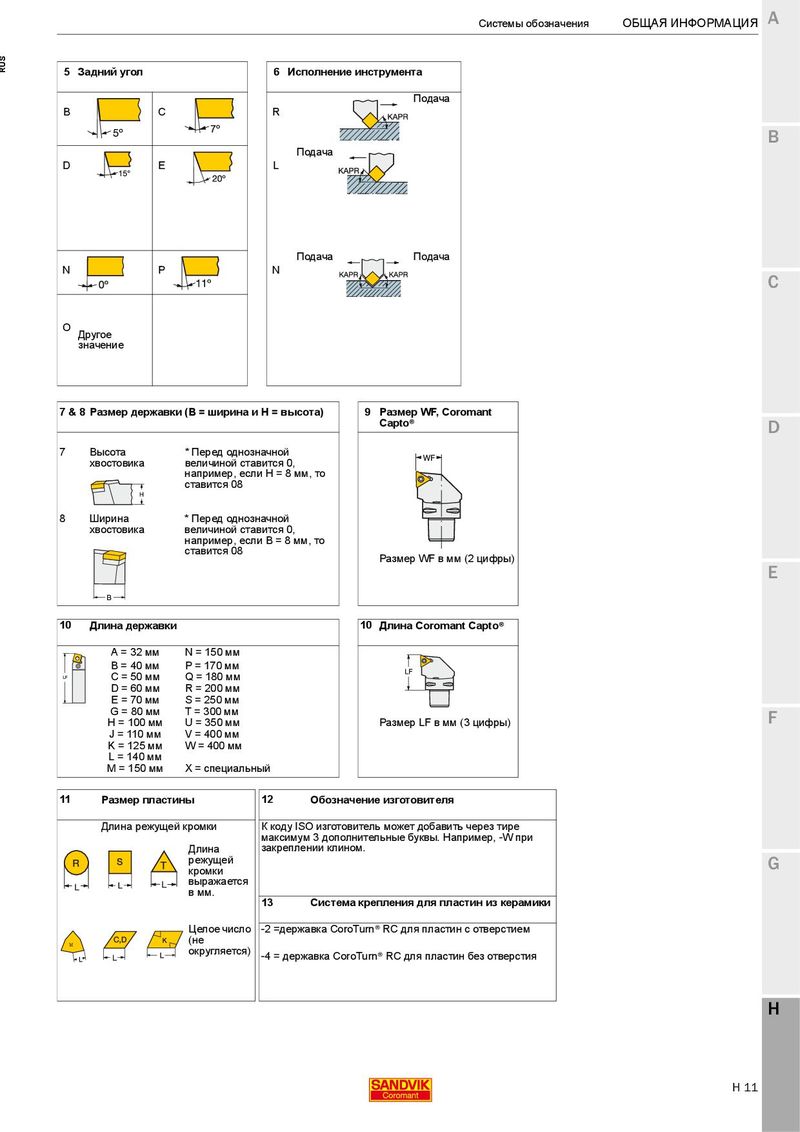

5Задний угол6Исполнение инструмента
Подача
BCR
B
Подача
DEL

Подача Подача

N P N

C

O Другое значение

7 & 8 Размер державки (B = ширина и H = высота)

7Высота* Перед однозначной
хвостовикавеличиной ставится 0,
например, если H = 8 мм, то
ставится 08
8Ширина* Перед однозначной

хвостовика величиной ставится 0, например, если B = 8 мм, то ставится 08

9 Размер WF, Coromant Capto® D

Размер WF в мм (2 цифры)

E

Длина державки 10Длина Coromant Capto® 10
A = 32 ммN = 150 мм
B = 40 ммP = 170 мм
C = 50 ммQ = 180 мм
D = 60 ммR = 200 мм
E = 70 ммS = 250 мм
G = 80 ммF T = 300 мм
H = 100 ммРазмер LF в мм (3 цифры) U = 350 мм
J = 110 ммV = 400 мм
K = 125 ммW = 400 мм
L = 140 мм
M = 150 ммX = специальный

11 Размер пластины 12 Обозначение изготовителя

Длина режущей кромки К коду ISO изготовитель может добавить через тире максимум 3 дополнительные буквы. Например, -W при Длина закреплении клином. режущей G

кромки выражается в мм. 13 Система крепления для пластин из керамики Целое число -2 =державка CoroTurn®RC для пластин с отверстием (не W округляется) -4 = державка CoroTurn®RC для пластин без отверстия

H
