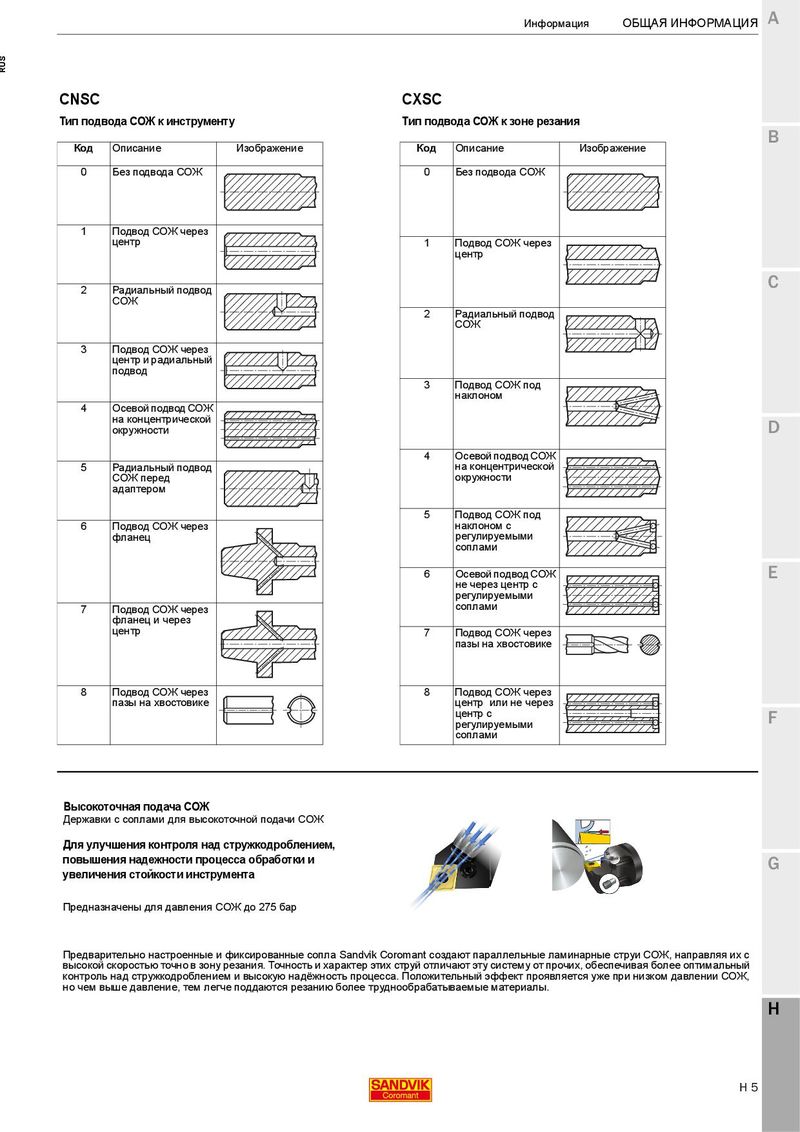

CNSC CXSC

Тип подвода СОЖ к инструменту Тип подвода СОЖ к зоне резания

B

КодОписаниеИзображениеКодОписаниеИзображение
0Без подвода СОЖ0Без подвода СОЖ
1Подвод СОЖ через центр1Подвод СОЖ через центр
2Радиальный подвод СОЖ
2Радиальный подвод СОЖ
3Подвод СОЖ через центр и радиальный подвод
3Подвод СОЖ под наклоном
4Осевой подвод СОЖ на концентрической окружности
4Осевой подвод СОЖ
5Радиальный подвод СОЖ перед адаптеромна концентрической окружности
5Пово СОЖ по
6Подвод СОЖ через фланецдд д наклоном с регулируемыми соплами
6Осевой подвод СОЖ не через центр с регулируемыми
7Подвод СОЖ через фланец и черезсоплами
центр7Подвод СОЖ через пазы на хвостовике
8Подвод СОЖ через пазы на хвостовике8Подвод СОЖ через центр или не через центр с регулируемыми соплами

C

Высокоточная подача СОЖ

Державки с соплами для высокоточной подачи СОЖ Для улучшения контроля над стружкодроблением,

повышения надежности процесса обработки и G

увеличения стойкости инструмента

Предназначены для давления СОЖ до 275 бар

Предварительно настроенные и фиксированные сопла Sandvik Coromant создают параллельные ламинарные струи СОЖ, направляя их с высокой скоростью точно в зону резания. Точность и характер этих струй отличают эту систему от прочих, обеспечивая более оптимальный контроль над стружкодроблением и высокую надёжность процесса. Положительный эффект проявляется уже при низком давлении СОЖ, но чем выше давление, тем легче поддаются резанию более труднообрабатываемые материалы.
