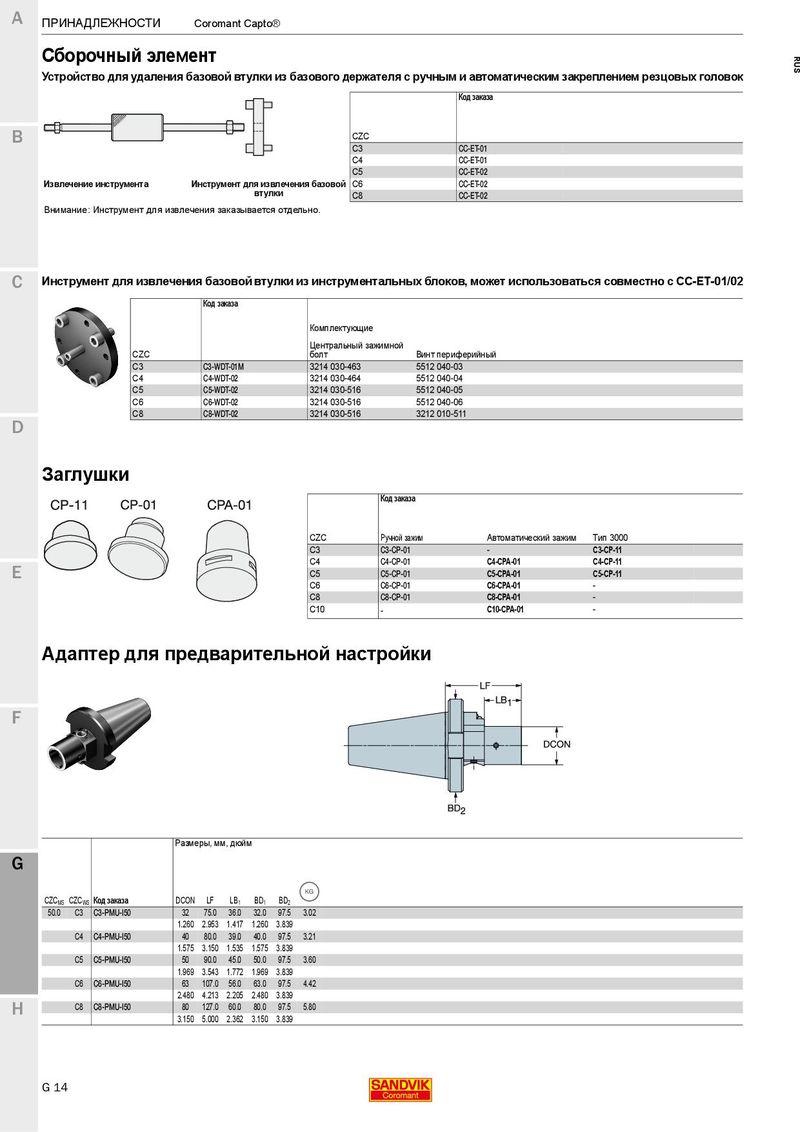

Сборочный элемент

Устройство для удаления базовой втулки из базового держателя с ручным и автоматическим закреплением резцовых головок

Код заказа
CZC
C3CC-ET-01
C4CC-ET-01
C5CC-ET-02
Извлечение инструментаИнструмент для извлечения базовойC6CC-ET-02
втулкиC8CC-ET-02

Внимание: Инструмент для извлечения заказывается отдельно.

C Инструмент для извлечения базовой втулки из инструментальных блоков, может использоваться совместно с CC-ET-01/02

Код заказа
Комплектующие
CZCЦентральный зажимной болтВинт периферийный
C3C3-WDT-01M3214 030-4635512 040-03
C4C4-WDT-023214 030-4645512 040-04
C5C5-WDT-023214 030-5165512 040-05
C6C6-WDT-023214 030-5165512 040-06
C8C8-WDT-023214 030-5163212 010-511

D

Заглушки

Код заказа
CZCРучной зажимАвтоматический зажимТип 3000
C3C3-CP-01-C3-CP-11
C4C4-CP-01C4-CPA-01C4-CP-11
C5C5-CP-01C5-CPA-01C5-CP-11
C6C6-CP-01C6-CPA-01-
C8C8-CP-01C8-CPA-01-
C10-C10-CPA-01-

Адаптер для предварительной настройки

F

Размеры, мм, дюйм

G

CZC CZCКод заказаDCONLFLBBDBD
MSWS112
50.0 C3C3-PMU-I503275.036.032.097.53.02
1.260 2.953 1.417 1.260 3.839
C4C4-PMU-I504080.039.040.097.53.21
1.575 3.150 1.535 1.575 3.839
C5C5-PMU-I505090.045.050.097.53.60
1.969 3.543 1.772 1.969 3.839
C6C6-PMU-I5063107.0 56.063.097.54.42
2.480 4.213 2.205 2.480 3.839
H C8C8-PMU-I5080127.0 60.080.097.55.80

3.150 5.000 2.362 3.150 3.839
