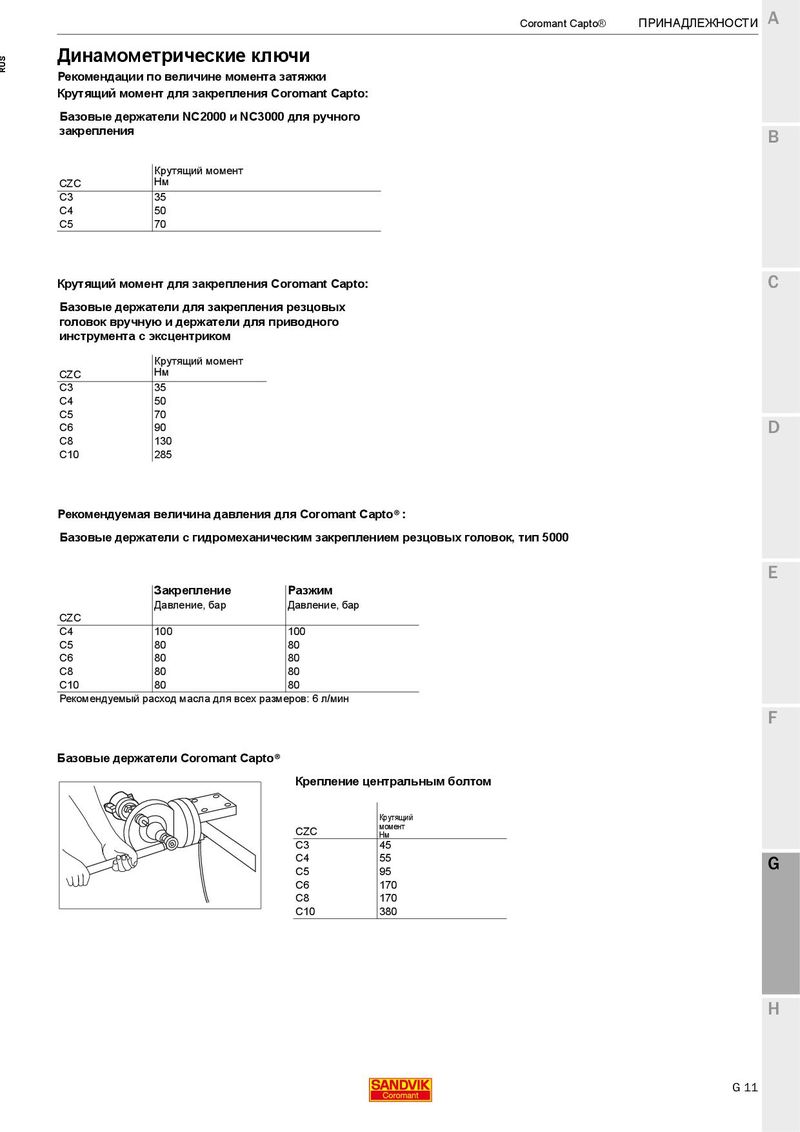

Динамометрические ключи
Рекомендации по величине момента затяжки
Крутящий момент для закрепления Coromant Capto:
Базовые держатели NC2000 и NC3000 для ручного
закрепления B
| CZC | Крутящий момент Нм |
| C3 | 35 |
| C4 | 50 |
| C5 | 70 |
Крутящий момент для закрепления Coromant Capto: C
Базовые держатели для закрепления резцовых
головок вручную и держатели для приводного
инструмента с эксцентриком
| CZC | Крутящий момент Нм |
| C3 | 35 |
| C4 | 50 |
| C5 | 70 |
| C6 | 90 |
| C8 | 130 |
| C10 | 285 |
Рекомендуемая величина давления для Coromant Capto®:
Базовые держатели с гидромеханическим закреплением резцовых головок, тип 5000
E
| CZC | Закрепление Давление, бар | Разжим Давление, бар |
| C4 | 100 | 100 |
| C5 | 80 | 80 |
| C6 | 80 | 80 |
| C8 | 80 | 80 |
| C10 | 80 | 80 |
Рекомендуемый расход масла для всех размеров: 6 л/мин
F
Базовые держатели Coromant Capto®
Крепление центральным болтом
| CZC | Крутящий момент Нм |
| C3 | 45 |
| C4 | 55 |
| C5 | 95 |
| C6 | 170 |
| C8 | 170 |
| C10 | 380 |
