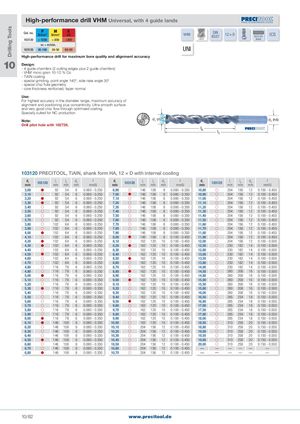

High-performance drill VHM Universal, with 4 guide lands
Drilling Tools
Cat. no. P M K DIN
N/mm2 N/mm2 HB VHM 6537 12 × D 6535 HA ICS
103120 < 1200 < 850 <300 coated 140° shank
vc = m/min.
103120 40-100 30-50 60-90 UNI
High-performance drill for maximum bore quality and alignment accuracy
10 Design:
- 4 guide chamfers (2 cutting edges plus 2 guide chamfers)
- VHM micro grain 10-12 % Co
- TiAlN coating
- special grinding, point angle 140°, side rake angle 30°
- special chip flute geometry
- core thickness reinforced, taper normal
Use:
For highest accuracy in the diameter range, maximum accuracy of
alignment and positioning plus concentricity. Ultra-smooth surface
and very good chip flow through optimised coating.
Specially suited for NC production
d1 (m7) d2 (h6)
Note:
Drill pilot hole with 102736.
103120 PRECITOOL, TiAlN, shank form HA, 12 × D with internal cooling
d1 l1 l2 d2 f d1 l1 l2 d2 f d1 l1 l2 d2 f
103120 103120 103120
mm mm mm mm mm/U mm mm mm mm mm/U mm mm mm mm mm/U
3,00 92 54 6 0.060 - 0.250 6,90 146 108 8 0.080 - 0.350 10,80 204 156 12 0.100 - 0.450
3,10 92 54 6 0.060 - 0.250 7,00 146 108 8 0.080 - 0.350 10,90 204 156 12 0.100 - 0.450
3,20 92 54 6 0.060 - 0.250 7,10 146 108 8 0.080 - 0.350 11,00 204 156 12 0.100 - 0.450
3,30 92 54 6 0.060 - 0.250 7,20 146 108 8 0.080 - 0.350 11,10 204 156 12 0.100 - 0.450
3,40 92 54 6 0.060 - 0.250 7,30 146 108 8 0.080 - 0.350 11,20 204 156 12 0.100 - 0.450
3,50 92 54 6 0.060 - 0.250 7,40 146 108 8 0.080 - 0.350 11,30 204 156 12 0.100 - 0.450
3,60 92 54 6 0.060 - 0.250 7,50 146 108 8 0.080 - 0.350 11,40 204 156 12 0.100 - 0.450
3,70 92 54 6 0.060 - 0.250 7,60 146 108 8 0.080 - 0.350 11,50 204 156 12 0.100 - 0.450
3,80 102 64 6 0.060 - 0.250 7,70 146 108 8 0.080 - 0.350 11,60 204 156 12 0.100 - 0.450
3,90 102 64 6 0.060 - 0.250 7,80 146 108 8 0.080 - 0.350 11,70 204 156 12 0.100 - 0.450
4,00 102 64 6 0.060 - 0.250 7,90 146 108 8 0.080 - 0.350 11,80 204 156 12 0.100 - 0.450
4,10 102 64 6 0.060 - 0.250 8,00 146 108 8 0.100 - 0.450 11,90 204 156 12 0.100 - 0.450
4,20 102 64 6 0.060 - 0.250 8,10 162 120 10 0.100 - 0.450 12,00 204 156 12 0.100 - 0.500
4,30 102 64 6 0.060 - 0.250 8,20 162 120 10 0.100 - 0.450 12,50 230 182 14 0.100 - 0.500
4,40 102 64 6 0.060 - 0.250 8,30 162 120 10 0.100 - 0.450 12,80 230 182 14 0.100 - 0.500
4,50 102 64 6 0.060 - 0.250 8,40 162 120 10 0.100 - 0.450 13,00 230 182 14 0.100 - 0.500
4,60 102 64 6 0.060 - 0.250 8,50 162 120 10 0.100 - 0.450 13,50 230 182 14 0.100 - 0.500
4,70 102 64 6 0.060 - 0.250 8,60 162 120 10 0.100 - 0.450 13,80 230 182 14 0.100 - 0.500
4,80 116 78 6 0.060 - 0.250 8,70 162 120 10 0.100 - 0.450 14,00 230 182 14 0.100 - 0.500
4,90 116 78 6 0.060 - 0.250 8,80 162 120 10 0.100 - 0.450 14,50 260 208 16 0.100 - 0.500
5,00 116 78 6 0.080 - 0.350 8,90 162 120 10 0.100 - 0.450 14,80 260 208 16 0.100 - 0.500
5,10 116 78 6 0.080 - 0.350 9,00 162 120 10 0.100 - 0.450 15,00 260 208 16 0.100 - 0.500
5,20 116 78 6 0.080 - 0.350 9,10 162 120 10 0.100 - 0.450 15,50 260 208 16 0.100 - 0.500
5,30 116 78 6 0.080 - 0.350 9,20 162 120 10 0.100 - 0.450 15,80 260 208 16 0.100 - 0.500
5,40 116 78 6 0.080 - 0.350 9,30 162 120 10 0.100 - 0.450 16,00 260 208 16 0.150 - 0.550
5,50 116 78 6 0.080 - 0.350 9,40 162 120 10 0.100 - 0.450 16,50 285 234 18 0.150 - 0.550
5,60 116 78 6 0.080 - 0.350 9,50 162 120 10 0.100 - 0.450 16,80 285 234 18 0.150 - 0.550
5,70 116 78 6 0.080 - 0.350 9,60 162 120 10 0.100 - 0.450 17,00 285 234 18 0.150 - 0.550
5,80 116 78 6 0.080 - 0.350 9,70 162 120 10 0.100 - 0.450 17,50 285 234 18 0.150 - 0.550
5,90 116 78 6 0.080 - 0.350 9,80 162 120 10 0.100 - 0.450 17,80 285 234 18 0.150 - 0.550
6,00 116 78 6 0.080 - 0.350 9,90 162 120 10 0.100 - 0.450 18,00 285 234 18 0.150 - 0.550
6,10 146 108 8 0.080 - 0.350 10,00 162 120 10 0.100 - 0.450 18,50 310 258 20 0.150 - 0.550
6,20 146 108 8 0.080 - 0.350 10,10 204 156 12 0.100 - 0.450 18,80 310 258 20 0.150 - 0.550
6,30 146 108 8 0.080 - 0.350 10,20 204 156 12 0.100 - 0.450 19,00 310 258 20 0.150 - 0.550
6,40 146 108 8 0.080 - 0.350 10,30 204 156 12 0.100 - 0.450 19,50 310 258 20 0.150 - 0.550
6,50 146 108 8 0.080 - 0.350 10,40 204 156 12 0.100 - 0.450 19,80 310 258 20 0.150 - 0.550
6,60 146 108 8 0.080 - 0.350 10,50 204 156 12 0.100 - 0.450 20,00 310 258 20 0.150 - 0.550
6,70 146 108 8 0.080 - 0.350 10,60 204 156 12 0.100 - 0.450 — — — — — —
6,80 146 108 8 0.080 - 0.350 10,70 204 156 12 0.100 - 0.450 — — — — — —
