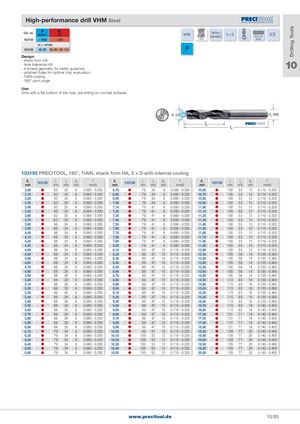

High-performance drill VHM Steel
Drilling Tools
Cat. no. P K Factory
N/mm2 HB VHM
standard
3×D 6535 HA ICS
103150 < 1000 < 250 coated 180° shank
vc = m/min.
103150 40-95 60-80 / 60-110 P
Design:
- shank form HA
- bore tolerance H9
- 4-thread geometry for better guidance 10
- polished flutes for optimal chip evacuation
- TiAlN coating
- 180° point angle
Use:
Drills with a flat bottom of the hole, pre-drilling on inclined surfaces.
d1 (m7) d2 (h6)
103150 PRECITOOL, 180°, TiAlN, shank form HA, 3 × D with internal cooling
d1 l1 l2 d2 f d1 l1 l2 d2 f d1 l1 l2 d2 f
103150 103150 103150
mm mm mm mm mm/U mm mm mm mm mm/U mm mm mm mm mm/U
3,00 62 20 6 0.060 - 0.200 6,70 79 34 8 0.080 - 0.250 10,60 100 53 12 0.110 - 0.320
3,10 62 20 6 0.060 - 0.200 6,80 79 34 8 0.080 - 0.250 10,70 100 53 12 0.110 - 0.320
3,20 62 20 6 0.060 - 0.200 6,90 79 34 8 0.080 - 0.250 10,80 100 53 12 0.110 - 0.320
3,30 62 20 6 0.060 - 0.200 7,00 79 34 8 0.080 - 0.250 10,90 100 53 12 0.110 - 0.320
3,40 62 20 6 0.060 - 0.200 7,10 79 41 8 0.080 - 0.250 11,00 100 53 12 0.110 - 0.320
3,50 62 20 6 0.060 - 0.200 7,20 79 41 8 0.080 - 0.250 11,10 100 53 12 0.110 - 0.320
3,60 62 20 6 0.060 - 0.200 7,30 79 41 8 0.080 - 0.250 11,20 100 53 12 0.110 - 0.320
3,70 62 20 6 0.060 - 0.200 7,40 79 41 8 0.080 - 0.250 11,30 100 53 12 0.110 - 0.320
3,80 66 24 6 0.060 - 0.200 7,50 79 41 8 0.080 - 0.250 11,40 100 53 12 0.110 - 0.320
3,90 66 24 6 0.060 - 0.200 7,60 79 41 8 0.080 - 0.250 11,50 100 53 12 0.110 - 0.320
4,00 66 24 6 0.060 - 0.200 7,70 79 41 8 0.080 - 0.250 11,60 100 53 12 0.110 - 0.320
4,10 66 24 6 0.060 - 0.200 7,80 79 41 8 0.080 - 0.250 11,70 100 53 12 0.110 - 0.320
4,20 66 24 6 0.060 - 0.200 7,90 79 41 8 0.080 - 0.250 11,80 100 53 12 0.110 - 0.320
4,30 66 24 6 0.060 - 0.200 8,00 79 41 8 0.080 - 0.250 11,90 100 53 12 0.110 - 0.320
4,40 66 24 6 0.060 - 0.200 8,10 89 47 10 0.110 - 0.320 12,00 100 53 12 0.110 - 0.320
4,50 66 24 6 0.060 - 0.200 8,20 89 47 10 0.110 - 0.320 12,50 105 58 14 0.120 - 0.360
4,60 66 24 6 0.060 - 0.200 8,30 89 47 10 0.110 - 0.320 12,80 105 58 14 0.120 - 0.360
4,65 66 24 6 0.060 - 0.200 8,40 89 47 10 0.110 - 0.320 13,00 105 58 14 0.120 - 0.360
4,70 66 24 6 0.060 - 0.200 8,50 89 47 10 0.110 - 0.320 13,50 105 58 14 0.120 - 0.360
4,80 66 28 6 0.060 - 0.200 8,60 89 47 10 0.110 - 0.320 13,80 105 58 14 0.120 - 0.360
4,90 66 28 6 0.060 - 0.200 8,70 89 47 10 0.110 - 0.320 14,00 105 58 14 0.120 - 0.360
5,00 66 28 6 0.060 - 0.200 8,80 89 47 10 0.110 - 0.320 14,50 113 63 16 0.120 - 0.360
5,10 66 28 6 0.080 - 0.250 8,90 89 47 10 0.110 - 0.320 14,80 113 63 16 0.120 - 0.360
5,20 66 28 6 0.080 - 0.250 9,00 89 47 10 0.110 - 0.320 15,00 113 63 16 0.120 - 0.360
5,30 66 28 6 0.080 - 0.250 9,10 89 47 10 0.110 - 0.320 15,50 113 63 16 0.120 - 0.360
5,40 66 28 6 0.080 - 0.250 9,20 89 47 10 0.110 - 0.320 15,80 113 63 16 0.120 - 0.360
5,50 66 28 6 0.080 - 0.250 9,30 89 47 10 0.110 - 0.320 16,00 113 63 16 0.120 - 0.360
5,55 66 28 6 0.080 - 0.250 9,40 89 47 10 0.110 - 0.320 16,50 113 63 18 0.140 - 0.400
5,60 66 28 6 0.080 - 0.250 9,50 89 47 10 0.110 - 0.320 16,80 113 63 18 0.140 - 0.400
5,70 66 28 6 0.080 - 0.250 9,60 89 47 10 0.110 - 0.320 17,00 121 71 18 0.140 - 0.400
5,80 66 28 6 0.080 - 0.250 9,70 89 47 10 0.110 - 0.320 17,50 121 71 18 0.140 - 0.400
5,90 66 28 6 0.080 - 0.250 9,80 89 47 10 0.110 - 0.320 17,80 121 71 18 0.140 - 0.400
6,00 66 28 6 0.080 - 0.250 9,90 89 47 10 0.110 - 0.320 18,00 121 71 18 0.140 - 0.400
6,10 79 34 8 0.080 - 0.250 10,00 89 47 10 0.110 - 0.320 18,50 129 77 20 0.140 - 0.400
6,20 79 34 8 0.080 - 0.250 10,10 100 53 12 0.110 - 0.320 18,80 129 77 20 0.140 - 0.400
6,30 79 34 8 0.080 - 0.250 10,20 100 53 12 0.110 - 0.320 19,00 129 77 20 0.140 - 0.400
6,40 79 34 8 0.080 - 0.250 10,30 100 53 12 0.110 - 0.320 19,50 129 77 20 0.140 - 0.400
6,50 79 34 8 0.080 - 0.250 10,40 100 53 12 0.110 - 0.320 19,80 129 77 20 0.140 - 0.400
6,60 79 34 8 0.080 - 0.250 10,50 100 53 12 0.110 - 0.320 20,00 129 77 20 0.140 - 0.400
www.precitool.de 10/83
Drilling Tools
Cat. no. P K Factory
N/mm2 HB VHM
standard
3×D 6535 HA ICS
103150 < 1000 < 250 coated 180° shank
vc = m/min.
103150 40-95 60-80 / 60-110 P
Design:
- shank form HA
- bore tolerance H9
- 4-thread geometry for better guidance 10
- polished flutes for optimal chip evacuation
- TiAlN coating
- 180° point angle
Use:
Drills with a flat bottom of the hole, pre-drilling on inclined surfaces.
d1 (m7) d2 (h6)
103150 PRECITOOL, 180°, TiAlN, shank form HA, 3 × D with internal cooling
d1 l1 l2 d2 f d1 l1 l2 d2 f d1 l1 l2 d2 f
103150 103150 103150
mm mm mm mm mm/U mm mm mm mm mm/U mm mm mm mm mm/U
3,00 62 20 6 0.060 - 0.200 6,70 79 34 8 0.080 - 0.250 10,60 100 53 12 0.110 - 0.320
3,10 62 20 6 0.060 - 0.200 6,80 79 34 8 0.080 - 0.250 10,70 100 53 12 0.110 - 0.320
3,20 62 20 6 0.060 - 0.200 6,90 79 34 8 0.080 - 0.250 10,80 100 53 12 0.110 - 0.320
3,30 62 20 6 0.060 - 0.200 7,00 79 34 8 0.080 - 0.250 10,90 100 53 12 0.110 - 0.320
3,40 62 20 6 0.060 - 0.200 7,10 79 41 8 0.080 - 0.250 11,00 100 53 12 0.110 - 0.320
3,50 62 20 6 0.060 - 0.200 7,20 79 41 8 0.080 - 0.250 11,10 100 53 12 0.110 - 0.320
3,60 62 20 6 0.060 - 0.200 7,30 79 41 8 0.080 - 0.250 11,20 100 53 12 0.110 - 0.320
3,70 62 20 6 0.060 - 0.200 7,40 79 41 8 0.080 - 0.250 11,30 100 53 12 0.110 - 0.320
3,80 66 24 6 0.060 - 0.200 7,50 79 41 8 0.080 - 0.250 11,40 100 53 12 0.110 - 0.320
3,90 66 24 6 0.060 - 0.200 7,60 79 41 8 0.080 - 0.250 11,50 100 53 12 0.110 - 0.320
4,00 66 24 6 0.060 - 0.200 7,70 79 41 8 0.080 - 0.250 11,60 100 53 12 0.110 - 0.320
4,10 66 24 6 0.060 - 0.200 7,80 79 41 8 0.080 - 0.250 11,70 100 53 12 0.110 - 0.320
4,20 66 24 6 0.060 - 0.200 7,90 79 41 8 0.080 - 0.250 11,80 100 53 12 0.110 - 0.320
4,30 66 24 6 0.060 - 0.200 8,00 79 41 8 0.080 - 0.250 11,90 100 53 12 0.110 - 0.320
4,40 66 24 6 0.060 - 0.200 8,10 89 47 10 0.110 - 0.320 12,00 100 53 12 0.110 - 0.320
4,50 66 24 6 0.060 - 0.200 8,20 89 47 10 0.110 - 0.320 12,50 105 58 14 0.120 - 0.360
4,60 66 24 6 0.060 - 0.200 8,30 89 47 10 0.110 - 0.320 12,80 105 58 14 0.120 - 0.360
4,65 66 24 6 0.060 - 0.200 8,40 89 47 10 0.110 - 0.320 13,00 105 58 14 0.120 - 0.360
4,70 66 24 6 0.060 - 0.200 8,50 89 47 10 0.110 - 0.320 13,50 105 58 14 0.120 - 0.360
4,80 66 28 6 0.060 - 0.200 8,60 89 47 10 0.110 - 0.320 13,80 105 58 14 0.120 - 0.360
4,90 66 28 6 0.060 - 0.200 8,70 89 47 10 0.110 - 0.320 14,00 105 58 14 0.120 - 0.360
5,00 66 28 6 0.060 - 0.200 8,80 89 47 10 0.110 - 0.320 14,50 113 63 16 0.120 - 0.360
5,10 66 28 6 0.080 - 0.250 8,90 89 47 10 0.110 - 0.320 14,80 113 63 16 0.120 - 0.360
5,20 66 28 6 0.080 - 0.250 9,00 89 47 10 0.110 - 0.320 15,00 113 63 16 0.120 - 0.360
5,30 66 28 6 0.080 - 0.250 9,10 89 47 10 0.110 - 0.320 15,50 113 63 16 0.120 - 0.360
5,40 66 28 6 0.080 - 0.250 9,20 89 47 10 0.110 - 0.320 15,80 113 63 16 0.120 - 0.360
5,50 66 28 6 0.080 - 0.250 9,30 89 47 10 0.110 - 0.320 16,00 113 63 16 0.120 - 0.360
5,55 66 28 6 0.080 - 0.250 9,40 89 47 10 0.110 - 0.320 16,50 113 63 18 0.140 - 0.400
5,60 66 28 6 0.080 - 0.250 9,50 89 47 10 0.110 - 0.320 16,80 113 63 18 0.140 - 0.400
5,70 66 28 6 0.080 - 0.250 9,60 89 47 10 0.110 - 0.320 17,00 121 71 18 0.140 - 0.400
5,80 66 28 6 0.080 - 0.250 9,70 89 47 10 0.110 - 0.320 17,50 121 71 18 0.140 - 0.400
5,90 66 28 6 0.080 - 0.250 9,80 89 47 10 0.110 - 0.320 17,80 121 71 18 0.140 - 0.400
6,00 66 28 6 0.080 - 0.250 9,90 89 47 10 0.110 - 0.320 18,00 121 71 18 0.140 - 0.400
6,10 79 34 8 0.080 - 0.250 10,00 89 47 10 0.110 - 0.320 18,50 129 77 20 0.140 - 0.400
6,20 79 34 8 0.080 - 0.250 10,10 100 53 12 0.110 - 0.320 18,80 129 77 20 0.140 - 0.400
6,30 79 34 8 0.080 - 0.250 10,20 100 53 12 0.110 - 0.320 19,00 129 77 20 0.140 - 0.400
6,40 79 34 8 0.080 - 0.250 10,30 100 53 12 0.110 - 0.320 19,50 129 77 20 0.140 - 0.400
6,50 79 34 8 0.080 - 0.250 10,40 100 53 12 0.110 - 0.320 19,80 129 77 20 0.140 - 0.400
6,60 79 34 8 0.080 - 0.250 10,50 100 53 12 0.110 - 0.320 20,00 129 77 20 0.140 - 0.400
www.precitool.de 10/83
