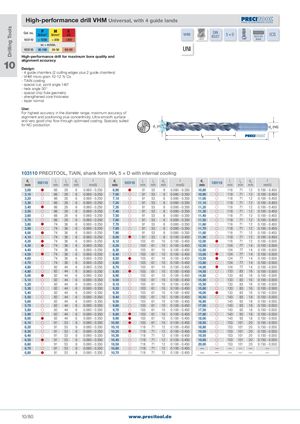

High-performance drill VHM Universal, with 4 guide lands
Drilling Tools
Cat. no. P M K DIN
N/mm2 N/mm2 HB VHM 6537 5×D 6535 HA ICS
103110 < 1200 < 850 <300 coated 140° shank
vc = m/min.
103110 40-100 30-50 60-90 UNI
High-performance drill for maximum bore quality and
alignment accuracy
10 Design:
- 4 guide chamfers (2 cutting edges plus 2 guide chamfers)
- VHM micro grain 10-12 % Co
- TiAlN coating
- special cut, point angle 140°
- helix angle 30°
- special chip flute geometry
- strengthened core thickness
- taper normal
Use:
For highest accuracy in the diameter range, maximum accuracy of
alignment and positioning plus concentricity. Ultra-smooth surface
and very good chip flow through optimised coating. Specially suited
for NC production d1 (m7) d2 (h6)
103110 PRECITOOL, TiAlN, shank form HA, 5 × D with internal cooling
d1 l1 l2 d2 f d1 l1 l2 d2 f d1 l1 l2 d2 f
103110 103110 103110
mm mm mm mm mm/U mm mm mm mm mm/U mm mm mm mm mm/U
3,00 66 28 6 0.060 - 0.250 6,90 91 53 8 0.080 - 0.350 10,80 118 71 12 0.100 - 0.450
3,10 66 28 6 0.060 - 0.250 7,00 91 53 8 0.080 - 0.350 10,90 118 71 12 0.100 - 0.450
3,20 66 28 6 0.060 - 0.250 7,10 91 53 8 0.080 - 0.350 11,00 118 71 12 0.100 - 0.450
3,30 66 28 6 0.060 - 0.250 7,20 91 53 8 0.080 - 0.350 11,10 118 71 12 0.100 - 0.450
3,40 66 28 6 0.060 - 0.250 7,30 91 53 8 0.080 - 0.350 11,20 118 71 12 0.100 - 0.450
3,50 66 28 6 0.060 - 0.250 7,40 91 53 8 0.080 - 0.350 11,30 118 71 12 0.100 - 0.450
3,60 66 28 6 0.060 - 0.250 7,50 91 53 8 0.080 - 0.350 11,40 118 71 12 0.100 - 0.450
3,70 66 28 6 0.060 - 0.250 7,60 91 53 8 0.080 - 0.350 11,50 118 71 12 0.100 - 0.450
3,80 74 36 6 0.060 - 0.250 7,70 91 53 8 0.080 - 0.350 11,60 118 71 12 0.100 - 0.450
3,90 74 36 6 0.060 - 0.250 7,80 91 53 8 0.080 - 0.350 11,70 118 71 12 0.100 - 0.450
4,00 74 36 6 0.060 - 0.250 7,90 91 53 8 0.080 - 0.350 11,80 118 71 12 0.100 - 0.450
4,10 74 36 6 0.060 - 0.250 8,00 91 53 8 0.100 - 0.450 11,90 118 71 12 0.100 - 0.450
4,20 74 36 6 0.060 - 0.250 8,10 103 61 10 0.100 - 0.450 12,00 118 71 12 0.100 - 0.500
4,30 74 36 6 0.060 - 0.250 8,20 103 61 10 0.100 - 0.450 12,50 124 77 14 0.100 - 0.500
4,40 74 36 6 0.060 - 0.250 8,30 103 61 10 0.100 - 0.450 12,80 124 77 14 0.100 - 0.500
4,50 74 36 6 0.060 - 0.250 8,40 103 61 10 0.100 - 0.450 13,00 124 77 14 0.100 - 0.500
4,60 74 36 6 0.060 - 0.250 8,50 103 61 10 0.100 - 0.450 13,50 124 77 14 0.100 - 0.500
4,70 74 36 6 0.060 - 0.250 8,60 103 61 10 0.100 - 0.450 13,80 124 77 14 0.100 - 0.500
4,80 82 44 6 0.060 - 0.250 8,70 103 61 10 0.100 - 0.450 14,00 124 77 14 0.100 - 0.500
4,90 82 44 6 0.060 - 0.250 8,80 103 61 10 0.100 - 0.450 14,50 133 83 16 0.100 - 0.500
5,00 82 44 6 0.080 - 0.350 8,90 103 61 10 0.100 - 0.450 14,80 133 83 16 0.100 - 0.500
5,10 82 44 6 0.080 - 0.350 9,00 103 61 10 0.100 - 0.450 15,00 133 83 16 0.100 - 0.500
5,20 82 44 6 0.080 - 0.350 9,10 103 61 10 0.100 - 0.450 15,50 133 83 16 0.100 - 0.500
5,30 82 44 6 0.080 - 0.350 9,20 103 61 10 0.100 - 0.450 15,80 133 83 16 0.100 - 0.500
5,40 82 44 6 0.080 - 0.350 9,30 103 61 10 0.100 - 0.450 16,00 133 83 16 0.150 - 0.550
5,50 82 44 6 0.080 - 0.350 9,40 103 61 10 0.100 - 0.450 16,50 143 93 18 0.150 - 0.550
5,60 82 44 6 0.080 - 0.350 9,50 103 61 10 0.100 - 0.450 16,80 143 93 18 0.150 - 0.550
5,70 82 44 6 0.080 - 0.350 9,60 103 61 10 0.100 - 0.450 17,00 143 93 18 0.150 - 0.550
5,80 82 44 6 0.080 - 0.350 9,70 103 61 10 0.100 - 0.450 17,50 143 93 18 0.150 - 0.550
5,90 82 44 6 0.080 - 0.350 9,80 103 61 10 0.100 - 0.450 17,80 143 93 18 0.150 - 0.550
6,00 82 44 6 0.080 - 0.350 9,90 103 61 10 0.100 - 0.450 18,00 143 93 18 0.150 - 0.550
6,10 91 53 8 0.080 - 0.350 10,00 103 61 10 0.100 - 0.450 18,50 153 101 20 0.150 - 0.550
6,20 91 53 8 0.080 - 0.350 10,10 118 71 12 0.100 - 0.450 18,80 153 101 20 0.150 - 0.550
6,30 91 53 8 0.080 - 0.350 10,20 118 71 12 0.100 - 0.450 19,00 153 101 20 0.150 - 0.550
6,40 91 53 8 0.080 - 0.350 10,30 118 71 12 0.100 - 0.450 19,50 153 101 20 0.150 - 0.550
6,50 91 53 8 0.080 - 0.350 10,40 118 71 12 0.100 - 0.450 19,80 153 101 20 0.150 - 0.550
6,60 91 53 8 0.080 - 0.350 10,50 118 71 12 0.100 - 0.450 20,00 153 101 20 0.150 - 0.550
6,70 91 53 8 0.080 - 0.350 10,60 118 71 12 0.100 - 0.450 — — — — — —
6,80 91 53 8 0.080 - 0.350 10,70 118 71 12 0.100 - 0.450 — — — — — —
10/80 www.precitool.de
