Twist drill VHM Universal

P	H	M	K	S	N	DIN	Type		UNI
N/mm2	HRC	N/mm2	HB	N/mm2	N/mm2	6539	N
								Straight

Bronze, 118° shank

102615	< 1200	< 48	< 850	<300	Titanium <1200 Magnesium,
							Alu >600	copper <600
				vc = m/min.
102615	50-80	2-3	22-25	70-90		15-20	70-85	120-180

Design: 10 - 4-facet point geometry - blank Use:

For automatic and turret lathes. For cast steel, grey cast iron, chilled casting, manganese hardening steel, bronze, abrasive materials, fibre-reinforced plastic

d (h7)

102615 PRECITOOL, type N, extra short

d1 mm	102615	l1 mm	l2 mm	f mm/U	d1 mm	102615	l1 mm	l2 mm	f mm	/U d1 mm	102615	l1 mm	l2 mm	f mm/U
1,00		26	6	0�014 - 0�018	3,90		55	22	0�063 -	0�100 6,80		74	34	0�100 - 0�160
1,10		28	7	0�014 - 0�018	4,00		55	22	0�080 -	0�125 6,90		74	34	0�100 - 0�160
1,20		30	8	0�014 - 0�018	4,10		55	22	0�080 -	0�125 7,00		74	34	0�100 - 0�160
1,30		30	8	0�014 - 0�018	4,20		55	22	0�080 -	0�125 7,10		74	34	0�100 - 0�160
1,40		32	9	0�014 - 0�018	4,30		58	24	0�080 -	0�125 7,20		74	34	0�100 - 0�160
1,50		32	9	0�014 - 0�018	4,40		58	24	0�080 -	0�125 7,30		74	34	0�100 - 0�160
1,60		34	10	0�014 - 0�018	4,50		58	24	0�080 -	0�125 7,40		74	34	0�100 - 0�160
1,70		34	10	0�014 - 0�018	4,60		58	24	0�080 -	0�125 7,50		74	34	0�100 - 0�160
1,80		36	11	0�014 - 0�018	4,70		58	24	0�080 -	0�125 7,80		79	37	0�100 - 0�160
1,90		36	11	0�014 - 0�018	4,80		62	26	0�080 -	0�125 8,00		79	37	0�125 - 0�200
2,00		38	12	0�040 - 0�063	4,90		62	26	0�080 -	0�125 8,10		79	37	0�125 - 0�200
2,10		38	12	0�040 - 0�063	5,00		62	26	0�080 -	0�125 8,20		79	37	0�125 - 0�200
2,20		40	13	0�040 - 0�063	5,10		62	26	0�080 -	0�125 8,40		79	37	0�125 - 0�200
2,30		40	13	0�040 - 0�063	5,20		62	26	0�080 -	0�125 8,50		79	37	0�125 - 0�200
2,40		43	14	0�040 - 0�063	5,30		62	26	0�080 -	0�125 8,60		84	40	0�125 - 0�200
2,50		43	14	0�050 - 0�080	5,40		66	28	0�080 -	0�125 8,70		84	40	0�125 - 0�200
2,60		43	14	0�050 - 0�080	5,50		66	28	0�080 -	0�125 8,80		84	40	0�125 - 0�200
2,70		46	16	0�050 - 0�080	5,60		66	28	0�080 -	0�125 9,00		84	40	0�125 - 0�200
2,80		46	16	0�050 - 0�080	5,70		66	28	0�080 -	0�125 9,50		84	40	0�125 - 0�200
2,90		46	16	0�050 - 0�080	5,80		66	28	0�080 -	0�125 10,00		89	43	0�160 - 0�250
3,00		46	16	0�050 - 0�080	5,90		66	28	0�080 -	0�125 10,20		89	43	0�160 - 0�250
3,10		49	18	0�050 - 0�080	6,00		66	28	0�080 -	0�125 10,50		89	43	0�160 - 0�250
3,20		49	18	0�063 - 0�100	6,10		70	31	0�080 -	0�125 11,00		95	47	0�160 - 0�250
3,30		49	18	0�063 - 0�100	6,20		70	31	0�080 -	0�125 11,50		95	47	0�160 - 0�250
3,40		52	20	0�063 - 0�100	6,30		70	31	0�100 -	0�160 12,00		102	51	0�160 - 0�250
3,50		52	20	0�063 - 0�100	6,40		70	31	0�100 -	0�160 13,00		102	51	0�160 - 0�250
3,60		52	20	0�063 - 0�100	6,50		70	31	0�100 -	0�160 14,00		107	54	0�160 - 0�250
3,70		52	20	0�063 - 0�100	6,60		70	31	0�100 -	0�160 15,00		111	56	0�160 - 0�250
3,80		55	22	0�063 - 0�100	6,70		70	31	0�100 -	0�160 16,00		115	58	0�200 - 0�315

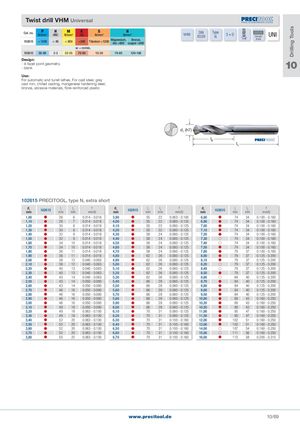

Общий каталог PRECITOOL - страница 74
