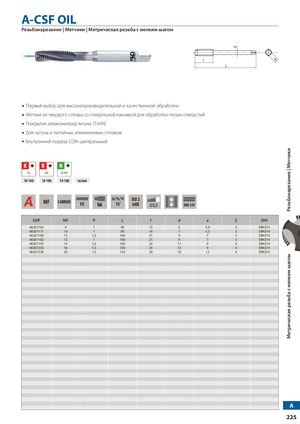

Общий каталог OSG русский - страница 223

Предыдущая страница Следующая страница

Навигация

A-CSF OIL

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Первый выбор для высокопроизводительной и качественной обработки
  • Метчик из твердого сплава со спиральной канавкой для обработки глухих отверстий
  • Покрытие алюмонитрид титана (TiAlN)
  • Для чугуна и литейных алюминиевых сплавов
  • Внутренний подвод СОЖ центральный

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
KСерый чугун GG10-100
KКовкий чугун GGG10-100
NЛитейные алюминиевые сплавы AC, ADC10-100

Параметры исполнения: MF, твердый сплав (CARBIDE), FX, h6, угол заточки 15°, класс допуска ISO 2, форма 6HX, фаска C/2,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4826716281901564,93DIN374
48267171101901875,53DIN374
48267180121,510021973DIN374
4826718212110021973DIN374
48267192141,5100241194DIN374
48267203161,5100241294DIN374
48267230201,51253016124DIN374
