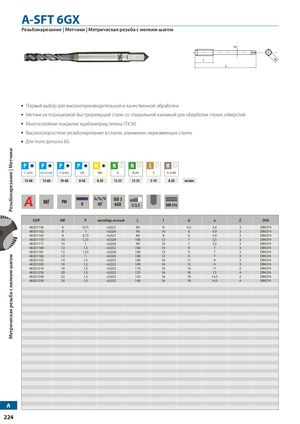

A-SFT 6GX

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Первый выбор для высокопроизводительной и качественной обработки
  • Метчик из порошковой быстрорежущей стали со спиральной канавкой для обработки глухих отверстий
  • Многослойное покрытие карбонитрид титана (TiCN)
  • Высокоскоростное резьбонарезание в сталях, алюминии, нержавеющих сталях
  • Для поля допуска 6G

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
PСталь, C<0,2%15-60
PСталь, 0,25<C<0,415-60
PСталь, C>0,45%10-60
PЛегированная сталь SCM8-30
MНержавеющая сталь INOX8-20
NАлюминий Al15-35
NАлюминиевые сплавы AC, ADC15-35
SТитан Ti5-10
HЗакаленная сталь 25-35 HRC8-20

Параметры исполнения: MF, PM, V, угол заточки 45°, класс допуска ISO 3, форма 6GX, фаска C/2,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)ДопускLldaZDIN
4820115660,75+0,0228084,53,43DIN374
4820116281+0,026901064,93DIN374
4820116380,75+0,02280864,93DIN374
48201170101,25+0,0281001275,53DIN374
48201171101+0,026901075,53DIN374
48201180121,5+0,03210014973DIN374
48201181121,25+0,02810012973DIN374
48201182121+0,02610012973DIN374
48201192141,5+0,032100161193DIN374
48201203161,5+0,032100161293DIN374
48201216181,5+0,0321101614114DIN374
48201230201,5+0,0321251616124DIN374
48201240221,5+0,032125161814,54DIN374
48201250241,5+0,032140161814,54DIN374
