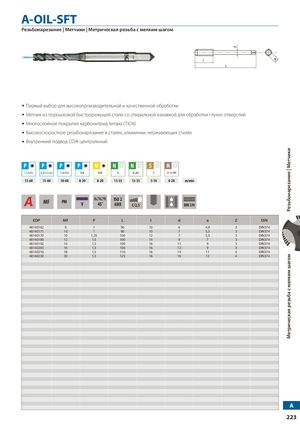

A-OIL-SFT

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Первый выбор для высокопроизводительной и качественной обработки
  • Метчик из порошковой быстрорежущей стали со спиральной канавкой для обработки глухих отверстий
  • Многослойное покрытие карбонитрид титана (TiCN)
  • Высокоскоростное резьбонарезание в сталях, алюминии, нержавеющих сталях
  • Внутренний подвод СОЖ центральный

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
PСталь, C<0,2%15-60
PСталь, 0,25<C<0,415-60
PСталь, C>0,45%10-60
PЛегированная сталь SCM8-30
MНержавеющая сталь INOX8-20
NАлюминий Al15-35
NАлюминиевые сплавы AC, ADC15-35
SТитан Ti5-10
HЗакаленная сталь 25-35 HRC8-20

Параметры исполнения: MF, PM, V, угол заточки 45°, класс допуска ISO 2, форма 6HX, фаска C/2,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4814016281901064,93DIN374
48140171101901075,53DIN374
48140170101,251001275,53DIN374
48140180121,510014973DIN374
48140192141,5100161193DIN374
48140203161,5100161293DIN374
48140216181,51101614114DIN374
48140230201,51251616124DIN374
