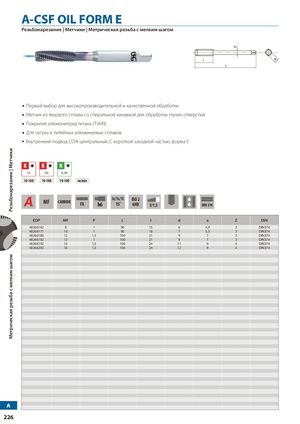

A-CSF OIL FORM E

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Первый выбор для высокопроизводительной и качественной обработки
  • Метчик из твердого сплава со спиральной канавкой для обработки глухих отверстий
  • Покрытие алюмонитрид титана (TiAlN)
  • Для чугуна и литейных алюминиевых сплавов
  • Внутренний подвод СОЖ центральный, с короткой заходной частью, форма E

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
KСерый чугун GG10-100
KКовкий чугун GGG10-100
NЛитейные алюминиевые сплавы AC, ADC10-100

Параметры исполнения: MF, твердый сплав (CARBIDE), FX, h6, угол заточки 15°, класс допуска ISO 2, форма 6HX, фаска E/1,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4826616281901564,93DIN374
48266171101901875,53DIN374
48266180121,510021973DIN374
4826618212110021973DIN374
48266192141,5100241194DIN374
48266203161,5100241294DIN374
